首頁 » 邁動產品 » 脹套漲緊套 » 脹套

產品介紹Product

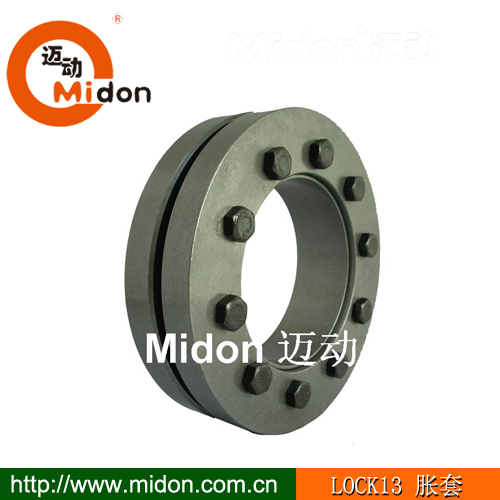

產品名稱：: LOCK13 脹套

產品特性：: 1、實現無間隙免鍵聯接，無需鍵槽，100%品質保證。
2、具有省時高效，避免傳統隱性公差損壞；
3、具有高精度，大扭矩，自動調節中心作用；
4、45#鋼調質研磨，反復漲緊彈性好。
5、備有現貨庫存，批量生產2~3周交貨期。

品牌：: 邁動工業

材質：: 45#鋼

表面：: 經精加工后調質研磨，表面光潔。

壽命：: 正常使用2~3年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

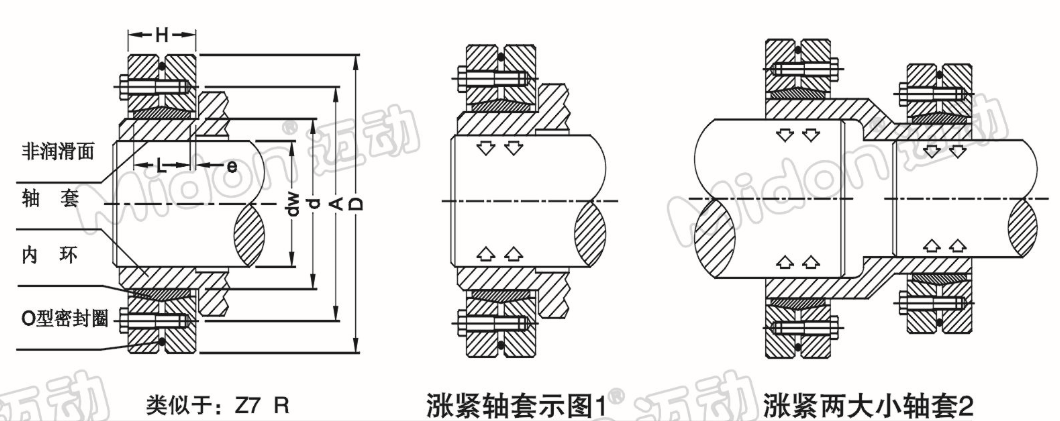

邁動脹緊套LOCK13基本尺寸參數

LOCK13
尺寸Dimensions				額定負荷		螺栓規格	安裝相關尺寸		螺栓擰緊力矩	重量 Kg
d×D [mm]	L [mm]	H [mm]	DW [mm]	轉矩 Mt[NM]	軸向 Ft[KN]	Type	A	e	Nm
24×50	14	18	19	0.17	17	M5×15	36	2	5	0.2
			20	0.21	21
			21	0.25	23
30×60	16	20	24	0.3	25	M5×18	44	2	5	0.3
			25	0.34	27
			26	0.38	29
36×72	18	22	28	0.44	31	M6×20	52	2	12	0.4
			30	0.57	38
			31	0.63	40
44×80	20	24	34	0.71	41	M6×20	61	2	12	0.6
			35	0.78	44
			36	0.86	47
50×90	22	26	38	0.94	49	M6×22	75	2	12	0.8
			40	1.16	58
			42	1.38	65
55×100	23	29	42	1.16	55	M6×25	75	3	12	1.1
			45	1.52	67
			48	1.88	78
62×110	23	29	48	1.75	73	M6×25	86	3	12	1.3
			50	2	80
			52	2.25	86
68×115	23	29	50	1.85	74	M6×25	86	3	12	1.4
			55	2.5	91
			60	3.15	105
75×138	25	31	55	2.4	87	M8×30	100	3	29	1.2
			60	3.2	106
			65	3.95	121
80×145	25	31	60	3.2	106	M8×30	100	3	29	1.9
			65	3.9	120
			70	4.6	131
90×155	30	38	65	4.75	146	M8×30	114	4	29	3.3
			70	6	171
			75	7.25	193
100×170	34	43	70	6	171	M8×35	124	4.5	29	4.7
			75	7.5	200
			80	9	225
110×185	39	49	75	7.2	192	M10×40	136	5	58	5.9
			80	9	225
			85	10.8	254
125×215	42	53	85	11	258	M10×40	160	5.5	58	8.3
			90	13	288
			95	15	315
140×230	46	58	95	15.1	317	M12×45	175	7	100	10
			100	17.6	352
			105	20.1	382
155×263	50	62	105	22	419	M12×50	192	7	100	15
			110	25	454
			115	28	487
165×290	56	68	115	31	539	M16×55	210	7	240	22
			120	35	583
			125	39	624
175×300	56	68	125	40	640	M16×65	220	7	240	22
			130	44	677
			135	48	711
185×330	71	85	135	55	815	M16×65	236	8	240	37
			140	60	857
			145	65	896
195×350	71	85	140	65	928	M16×65	246	8	240	41
			150	76	1013
			155	81.5	1052
200×350	71	85	150	78	1040	M16×65	246	8	240	41
			155	84	1084
			160	90	1125
220×370	88	103	160	100	1250	M16×75	270	8	240	54
			165	108	1309
			170	116	1365
240×405	92	107	170	120	1412	M20×80	295	10	470	67
			180	138	1533
			190	156	1642

【邁動工業】相關產品
脹緊套				多鍥論、鏈條、齒輪
LOCK1邁動脹緊套	LOCK4邁動脹緊套	LOCK7邁動脹緊套	LOCK19邁動脹緊套	邁動齒輪（MI~M6)
LOCK2邁動脹緊套	LOCK5邁動脹緊套	LOCK8邁動脹緊套	LOCK20邁動脹緊套	邁動板式鏈條
LOCK3邁動脹緊套	LOCK6邁動緊脹套	LOCK18邁動脹緊套	邁動惰輪	J型邁動多鍥論
皮帶輪				同步輪
邁動錐套皮帶輪SPZ（1、2）槽	邁動錐套皮帶輪SPA（1、2）槽	邁動錐套皮帶輪（SPB（1、2)槽	邁動錐套皮帶SPC（3、4)槽	L型邁動直孔同步輪
邁動錐套皮帶輪SPZ（3、4）槽	邁動錐套皮帶輪SPA（3、4)槽	邁動錐套皮帶輪SPB（3、4)槽	邁動錐套皮帶輪SPC(5、6)槽	H型邁動直孔同步輪
邁動錐套皮帶輪SPZ（5、6）槽	邁動錐套皮帶輪SPA（5、6)槽	邁動錐套皮帶輪（SPB（5、6)槽	邁動錐套皮帶輪SPC（8、10)槽	XL型邁動直孔同步輪
鏈輪			同步輪
邁動 06B 08B系列漲緊式錐套鏈輪	美標鏈輪（40、50	歐標（06B、08B)系列直孔鏈輪	T5型邁動同步輪	5M邁動同步輪
邁動 10B 12B系列漲緊式錐套鏈輪	美標鏈輪（60、80）	歐標（10B、12B)系列直孔鏈輪	T10型邁動同步輪	8M邁動同步輪
邁動 16B 20B系列漲緊式錐套鏈輪	美標鏈輪（100、120）	歐標（16B、20B)系列直孔鏈輪	AT5型邁動同步輪	14M邁動同步輪
邁動 24B 28B系列漲緊式錐套鏈輪	美標鏈輪（140、160）	歐標（24B、28B)系列直孔鏈輪	AT10型邁動同步輪	20M邁動同步輪
【邁動工業】熱門產品
萬向聯軸器	膜片、彈簧聯軸器	伺服聯軸器	星形、柱銷聯軸器	梅花、輪胎聯軸器
SWC萬向節聯軸器	M100邁動單膜撓性聯軸器	MD1邁動伺服聯軸器	XL邁動星形彈性聯軸器	HRC邁動梅花聯軸器
SWP萬向節聯軸器	M200邁動雙膜片聯軸器	MD2邁動（膜片彈性）伺服聯軸器	XLD邁動星形彈性聯軸器	L系列邁動梅花彈性聯軸器
WSD邁動單節萬向聯軸器	MP100邁動單膜片撓性聯軸器	MD3邁動（脹緊式）伺服聯軸器	TL邁動彈性柱銷）聯軸器	NL邁動鼓形齒式聯軸器
WS邁動雙節萬向聯軸器	MP200邁動雙膜片撓性聯軸器	MD4邁動（波紋管）伺服聯軸器	HL邁動（彈性柱銷）聯軸器	ML邁動梅花彈性聯軸器
WSS邁動伸縮雙節聯軸器	JSS邁動彈簧聯軸器	MD5邁動（十字滑塊）伺服聯軸器	HLL邁動（彈性柱銷）聯軸器	FU邁動輪胎彈簧聯軸器
WSQ邁動輕形萬向聯軸器	JS邁動彈簧聯軸器	MD6邁動（螺旋式）伺服聯軸器	ZL邁動齒式（柱銷）聯軸器	UL邁動輪胎彈性聯軸器
軸承
單列圓錐滾子軸承(英制）	四列圓柱滾子軸承	調心球軸承	角接觸球軸承	開式雙列調心滾子軸承
單列圓錐滾子軸承（公制	單列圓柱滾子軸承	四點接觸球軸承	單列調心滾子軸承	單列深溝球軸承
部分式圓柱滾子軸承	雙列圓柱滾子軸承	雙列角接觸球軸承	密封雙列調心滾子軸承	微小型深溝軸承
軸承		絲桿
沖壓外圈滾針軸承	雙向推力球軸承	TR研磨梯形絲桿	SFE/WFE 高速導程端面式絲桿	FSI系列進口滾珠絲桿
實體外圈滾針軸承	單向推力球軸承	Tr滾壓梯形絲桿	SFC/DFC單螺母法蘭形插管式滾珠絲桿	SFI/DFI滾珠絲桿
推力調心滾子軸承	雙列圓錐滾子軸承	TR 機床梯形絲桿	DFI雙螺母法蘭形滾珠絲桿	MD 邁動滾珠絲桿


邁動工業——脹緊套使用方法

一.脹套安裝前的準備工作

1 結合件的尺寸、公差和表面粗糙度應符合表A1要求
2 結合表面必須清潔、無污物、無腐蝕和無損傷。
3 在清洗后的脹套結合表面上均勻涂一層薄潤滑油(不含二硫化鉬添加劑)。

二.脹套的安裝
1 把被聯結件推移到軸上，使達到設計規定的位置。
2 將擰松螺釘的脹套平滑裝入聯結孔處，要防止結合件的傾斜，然后將螺釘擰緊。

三.擰緊脹套螺釘的方法
1 使用扭矩扳手，按對角、交叉的原則均勻地擰緊。
2 螺釘的擰緊力矩MA值按技術參數中的規定，并按下列步驟擰緊：
a.以1/3MA值擰緊 b.以1/2MA值擰緊。
c.以MA值擰緊 d.以MA值檢查全部螺釘。

四.脹套的拆卸
1 拆卸時先逐級對角松開全部螺釘，但不要將螺釘全部擰出。
2 利用拆卸螺孔，旋入相應螺釘，或頂、或拉，使脹套松動后即可取出。

五.脹套的防護
1 安裝完畢后，在脹套外露端面及螺釘頭部涂上一層防銹油脂。
2 在露天作業或工作在較差環境的機器，應定期在外露的脹套端面上涂防銹油脂。
3 需在腐蝕介質中工作的脹套，應采取專門的防護(如加蓋板、密封罩等)，以防脹套銹蝕。
