LOCK4 胀套 LOCK4涨紧套 TLK300胀套 TLK300涨紧套 HC1涨紧套

首页 » 迈动产品 » 胀套涨紧套 » 胀套

产品介绍Product

产品名称：: LOCK4 胀套 LOCK4涨紧套 TLK300胀套 TLK300涨紧套 HC1涨紧套

产品特性：: 迈动工业——LOCK4胀紧套
实现无间隙免键联接，无需键槽，100%品质保证。具有省时高效，避免传统隐，公差损坏。具有高精度，大扭矩，自动调节中心作用，反复涨紧弹性好。

品牌：: 迈动工业

材质：: 45#钢

表面：: 经精加工后调质研磨，表面光洁。

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

迈动工业——LOCK4胀紧套

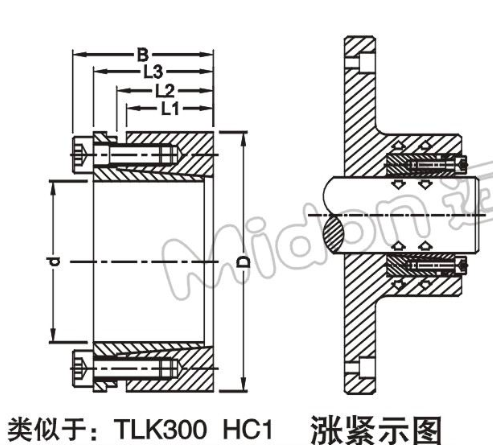

LOCK4胀紧套类似于：TLK300 HC1一种无键连接装置，是通过高强度拉力螺栓的作用，在内环与轴之间，外环与轮毂之间产生的巨大的抱紧力，以实现机件与轴的无键联接，当承受负荷时靠胀套与机件轴的结合压力及相关产生的摩擦力传递转矩，轴向力或二者的复合载荷。

LOCK4型胀紧套的基本尺寸参数

LOCK4
尺寸Dimensions					所受扭力Performances		压强Pression		螺丝规格Ciamping screwsDIN-12.9			Kg
d×D [mm]	L1 [mm]	L2 [mm]	L3 [mm]	B [mm]	Mt [Nm]	Ft [N]	Pw [P/mm]	Pn [P/mm]	Qty	Type	Ms [Nm]	Kg
20×47	26	29	42	48	540	54000	250	105	6	M6×25	17	0.04
22×47	26	29	42	48	600	54000	230	105	6	M6×25	17	0.4
24×50	26	29	42	48	650	54000	210	100	6	M6×25	17	0.4
25×50	26	29	42	48	680	54000	200	100	6	M6×25	17	0.4
28×55	26	29	42	48	760	54000	180	95	6	M6×25	17	0.5
30×55	26	29	42	48	820	54000	170	95	6	M6×25	17	0.5
32×60	26	29	42	48	1310	82000	235	125	9	M6×25	17	0.6
35×60	26	29	42	48	1440	82000	215	125	9	M6×25	17	0.5
38×65	26	29	42	48	1560	82000	200	115	9	M6×25	17	0.6
40×65	26	29	42	49	1640	82000	190	115	9	M6×25	17	0.6
42×75	30	34.4	51	49	2130	101000	215	120	6	M8×30	41	1
45×75	30	34.4	51	59	2280	101000	200	120	6	M8×30	41	1
48×80	30	34.4	51	59	2430	101000	190	115	6	M8×30	41	1
50×80	30	34.4	51	59	2530	101000	180	115	6	M8×30	41	1
55×85	30	34.4	51	59	4180	152000	245	160	9	M8×30	41	1.1
60×90	30	34.4	51	59	4560	152000	225	150	9	M8×30	41	1.2
65×95	30	34.4	51	59	4940	152000	210	145	9	M8×30	41	1.3
70×110	40	45	56	66	6500	186000	175	110	7	M10×35	83	2.2
75×115	40	45	56	66	9000	186000	165	110	7	M10×35	83	2.5
80×120	40	45	56	66	7400	186000	155	100	7	M10×35	83	2.6
85×125	40	45	56	66	9000	213000	170	115	8	M10×35	83	2.8
90×130	40	45	56	66	9600	213000	160	110	8	M10×35	83	2.7
95×135	40	45	56	66	12600	267000	185	130	10	M10×35	83	2.9
100×145	46	52	65	77	13300	267000	160	105	7	M12×35	145	3.9
110×155	46	52	65	77	14700	270000	140	100	7	M12×35	145	4.2
120×165	46	52	65	77	18400	309000	150	110	8	M12×35	145	4.8
130×180	46	52	65	77	25100	388000	175	125	10	M12×35	45	5
140×190	51	58.5	73.5	87.5	40150	586000	220	160	11	M14×45	230	6.5
150×200	51	62	80	94	535000	40000	190	145	14	M14×45	230	7
160×210	51	62	80	94	535000	42750	180	135	14	M14×45	230	7
170×225	51	62	80	94	641000	54500	200	150	14	M14×45	230	8.5
180×235	51	62	80	94	641000	57700	190	145	14	M14×45	230	9

【迈动工业】相关产品
胀紧套				多锲论、链条、齿轮
LOCK1迈动胀紧套	LOCK4迈动胀紧套	LOCK7迈动胀紧套	LOCK19迈动胀紧套	迈动齿轮（MI~M6)
LOCK2迈动胀紧套	LOCK5迈动胀紧套	LOCK8迈动胀紧套	LOCK20迈动胀紧套	迈动板式链条
LOCK3迈动胀紧套	LOCK6迈动紧胀套	LOCK18迈动胀紧套	迈动惰轮	J型迈动多锲论
皮带轮				同步轮
迈动锥套皮带轮SPZ（1、2）槽	迈动锥套皮带轮SPA（1、2）槽	迈动锥套皮带轮（SPB（1、2)槽	迈动锥套皮带SPC（3、4)槽	L型迈动直孔同步轮
迈动锥套皮带轮SPZ（3、4）槽	迈动锥套皮带轮SPA（3、4)槽	迈动锥套皮带轮SPB（3、4)槽	迈动锥套皮带轮SPC(5、6)槽	H型迈动直孔同步轮
迈动锥套皮带轮SPZ（5、6）槽	迈动锥套皮带轮SPA（5、6)槽	迈动锥套皮带轮（SPB（5、6)槽	迈动锥套皮带轮SPC（8、10)槽	XL型迈动直孔同步轮
链轮			同步轮
迈动 06B 08B系列涨紧式锥套链轮	美标链轮（40、50	欧标（06B、08B)系列直孔链轮	T5型迈动同步轮	5M迈动同步轮
迈动 10B 12B系列涨紧式锥套链轮	美标链轮（60、80）	欧标（10B、12B)系列直孔链轮	T10型迈动同步轮	8M迈动同步轮
迈动 16B 20B系列涨紧式锥套链轮	美标链轮（100、120）	欧标（16B、20B)系列直孔链轮	AT5型迈动同步轮	14M迈动同步轮
迈动 24B 28B系列涨紧式锥套链轮	美标链轮（140、160）	欧标（24B、28B)系列直孔链轮	AT10型迈动同步轮	20M迈动同步轮


迈动工业——胀紧套使用方法

一.胀套安装前的准备工作

1 结合件的尺寸、公差和表面粗糙度应符合表A1要求
2 结合表面必须清洁、无污物、无腐蚀和无损伤。
3 在清洗后的胀套结合表面上均匀涂一层薄润滑油(不含二硫化钼添加剂)。

二.胀套的安装
1 把被联结件推移到轴上，使达到设计规定的位置。
2 将拧松螺钉的胀套平滑装入联结孔处，要防止结合件的倾斜，然后将螺钉拧紧。

三.拧紧胀套螺钉的方法
1 使用扭矩扳手，按对角、交叉的原则均匀地拧紧。
2 螺钉的拧紧力矩MA值按技术参数中的规定，并按下列步骤拧紧：
a.以1/3MA值拧紧 b.以1/2MA值拧紧
c.以MA值拧紧 d.以MA值检查全部螺钉

四.胀套的拆卸
1 拆卸时先逐级对角松开全部螺钉，但不要将螺钉全部拧出。

2 利用拆卸螺孔，旋入相应螺钉，或顶、或拉，使胀套松动后即可取出。

五.胀套的防护
1 安装完毕后，在胀套外露端面及螺钉头部涂上一层防锈油脂。
2 在露天作业或工作在较差环境的机器，应定期在外露的胀套端面上涂防锈油脂。
3 需在腐蚀介质中工作的胀套，应采取专门的防护(如加盖板、密封罩等)，以防胀套锈蚀。
