DFI 双螺母法兰形滚珠丝杆

首页 » 迈动产品 » 丝杆导轨 » 滚珠丝杆

产品介绍Product

产品名称：: DFI 双螺母法兰形滚珠丝杆

产品特性：: DFI 双螺母法兰形滚轧丝杆

品牌：: 迈动工业

材质：: SC45#钢

表面：: 经调质精加工后镀铬处理，光滑。

寿命：: 正常使用1~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

【迈动工业】DFI 双螺母法兰形滚轧丝杆


【迈动工业】DFI 双螺母法兰形滚珠丝杆的优点：

1.寿命高：由于冷撞压成形，丝杠，牙纹表面组织变的更加致密，耐磨性更高。

2.光洁度好：由于冷撞压成形，丝杠，牙纹表面组织变的更加致密，因此有极好的表面光洁度。

3.缺口敏感性降低：由于冷撞压成形，原材料的纤维设断。

4.优异的尺寸精度：通过模具挤压成形，每根工件的尺寸基本一致，丝杠、螺栂的互换性好。

5.合理的制造工艺：工件长度不爱机床长度的限制。

6. 生产周期相对较短：由于大批量自动化生产，因此常备库存，按客户要求加工限可。

7. 更经济：适合大批量自动化生产的需要，降低人力资源和成本。

如若要精度更高的产品，请见我们的研磨丝杆

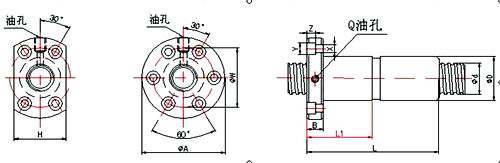

规格型号	公称直径	导程	钢球直径	螺帽安装链接尺寸(MM)										滚珠圈数	动额定负荷CaKN	静额定负荷CoKN	刚性KN/μm
规格型号	公称直径	导程	钢球直径	D	A	B	L	W	H	X	Y	Z	Q	滚珠圈数	动额定负荷CaKN	静额定负荷CoKN	刚性KN/μm
DFI1604-4	16	4	2.38	30	49	10	80	39	34	4.5	8	4.5	M6	4	640	1340	35
DFI1605-4	16	5	3.18	30	49	10	100	39	34	4.5	8	4.5	M6	4	780	1790	36
DFI2004-4	20	4	2.38	34	57	11	80	45	40	5.5	9.5	5.5	M6	4	670	1480	41
DFI2005-4	20	5	3.18	34	57	11	101	45	40	5.5	9.5	5.5	M6	4	1130	2380	45
DFI2504-4	25	4	2.38	40	63	11	80	51	46	5.5	9.5	5.5	M6	4	760	1950	48
DFI2505-4		5	3.18	40	63	11	101	51	46	5.5	9.5	5.5	M8	4	1280	3110	63
DFI2510-4		10	4.76	46	72	12	145	58	52	6.5	11	6.5	M6	4	1944	3877	65
DFI03204-4	32	4	2.38	46	72	12	80	58	52	6.5	11	6.5	M6	4	860	3050	56
DFI3205-4		5	3.18	46	72	12	102	58	52	6.5	11	6.5	M8	4	1450	4150	72
DFI3210-4		10	6.35	54	88	15	162	70	62	9	14	8.5	M8	4	3390	7170	72
DFI4005-4	40	5	3.18	56	90	15	105	72	64	9	14	8.5	M8	4	1610	5330	98
DFI4010-4	40	10	6.35	62	104	18	165	82	70	11	17.5	11	M8	4	3910	9520	90
DFI5010-4	50	10	6.35	72	114	18	171	92	82	11	17.5	11	M8	4	4450	12500	117
DFI6310-4	63	10	6.35	85	131	22	182	107	95	14	20	13	M8	4	5070	16600	114
DFI8010-4	80	10	6.35	105	150	22	182	127	115	14	20	13	M8	4	5620	21300	162

注有标注*记号者可制作左螺纹
