SWZ重型万向联轴器

首页 » 迈动产品 » 联轴器 » 万向联轴器

产品介绍Product

产品名称：: SWZ重型万向联轴器

产品特性：: SWZ型整体轴承座十字轴万向联轴器,十字轴万向联轴器利用其机构的特点，使两轴不在同一轴线，存在轴线夹角β的情况下能实现所链接的两轴连续回转，并可靠地传递转矩和运动

品牌：: 迈动工业

材质：: 45#钢

表面：: 经调质精加工后喷漆处理，光洁。

寿命：: 正常使用3~5年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

SWZ 重型万向联轴器

▉优质特性：

1、十字轴万向联轴器利用其机构的特点，使两轴不在同一轴线，存在轴线夹角β的情况下能实现所链接的两轴连续回转，并可靠地传递转矩和运动。

2、十字轴式万向联轴器是用量较大的万向联轴器，轴承是十字轴万向联轴器的易损件。

3、几种大型十字轴万向联轴器主要区别在于轴承座和十字叉头的变化，形成不同结构的型式，为保证主、从动端的同步性，实际应用中均采用双联型式，双联的联接方式不外乎焊接或法兰盘通过螺栓联接．

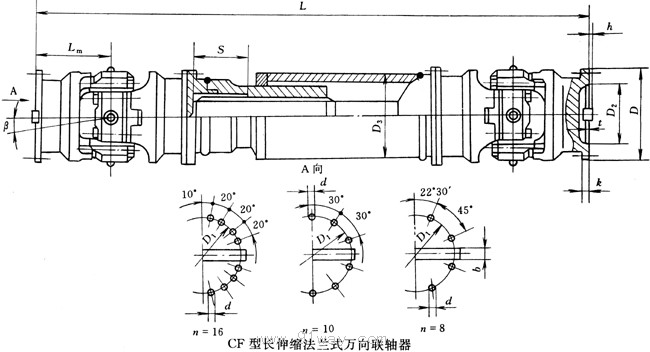

SWZ 重型万向节的基本尺寸和参数

型号 Typle	回转直径 D	公称转矩 Tn KN.m	疲劳转矩 Tn KN.m	轴线折角 ?	尺寸 mm
型号 Typle	回转直径 D	公称转矩 Tn KN.m	疲劳转矩 Tn KN.m	轴线折角 ?	L1	D1	D2	D3	E	E1	b	h/2	n-d
SWZ160	160	18	9	10°	120	138	95	114	15	5	20	6	8-13
SWZ190	190	31.5	16	10°	135	165	115	133	17	5	25	7	8-15
SWZ220	220	45	22	10°	155	190	130	159	20	6	32	9	8-17
SWZ260	260	80	40	10°	180	228	155	194	25	6	40	12.5	8-19
SWZ300	300	125	63	10°	215	260	180	219	30	7	40	15	10-23
SWZ350	350	200	100	10°	235	310	210	273	35	8	50	16	10-23
SWZ400	400	280	140	10°	270	358	240	299	40	8	70	18	10-25
SWZ425	425	355	180	10°	295	376	255	325	42	10	80	20	16-28
SWZ450	450	450	224	10°	300	400	270	351	44	10	80	20	16-28
SWZ500	500	600	315	10°	340	445	300	377	47	12	90	22.5	16-31
SWZ550	550	800	400	10°	355	492	320	426	50	12	100	22.5	16-31
SWZ600	600	1000	500	10°	390	536	360	450	55	15	100	22.5	16-31

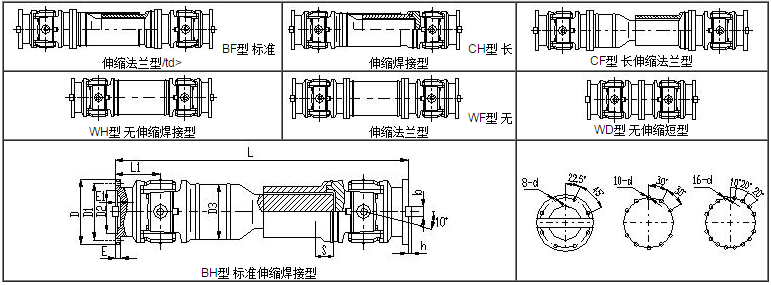

型式	回转直径	SWZ160	SWZ190	SWZ220	SWZ260	SWZ300	SWZ350	SWZ400	SWZ425	SWZ450	SWZ500	SWZ550	SWZ600
BH型	Lmin	850	935	1085	1220	1455	1585	1785	1865	1990	2000	2345	2655
	重量 G	80	126	198	323	477	767	1125	1350	1627	2227	2835	3820
	伸缩量 S	75	80	100	115	120	130	145	145	185	200	210	220
BF型	Lmin	980	1090	1260	1420	1600	1760	2040	2150	2300	2600	2670	2980
	重量 G	96	150	238	388	574	908	1329	1615	1959	2658	3384	4368
	伸缩量 S	75	80	100	115	120	130	145	145	185	200	210	220
CH型	Lmin	1010	1170	1370	1540	1680	1920	2240	2310	2480	2720	2950	3090
	重量 G	95	152	247	403	578	959	1398	1671	2043	2682	3605	4550
	伸缩量 S	170	210	250	290	290	340	390	390	460	460	550	600
CF型	Lmin	1160	1340	1560	1770	1930	2180	2530	2640	2850	3110	3350	3490
	重量 G	110	177	284	470	672	1102	1600	1940	2400	3110	4150	5500
	伸缩量 S	170	210	250	290	290	340	390	390	460	460	550	600
WH型	Lmin	580	650	760	880	1010	1120	1270	1350	1450	1630	1710	1850
WH型	重量 G	61	96	151	248	320	600	870	950	1260	1730	2220	3200
WF型	Lmin	680	750	880	1010	1170	1280	1450	1570	1670	1870	1950	2130
WF型	重量 G	72	112	180	300	450	690	1040	1240	1490	2100	2600	3307
WD型	L	480	540	620	720	860	940	1080	1180	1200	1360	1420	1560
WD型	重量 G	56	90	138	226	356	532	800	984	1124	1572	1986	2576
每增长100增重	BH BF WH WF	3.02	4.11	5.96	7.82	9.37	13.62	18.72	19.18	22.37	28.76	32.87	42.26
每增长100增重	CH CF	5.75	7.53	10.12	14.73	18.41	27.19	32.38	38.01	43.65	50.48	63.22	87.25
