产品介绍Product

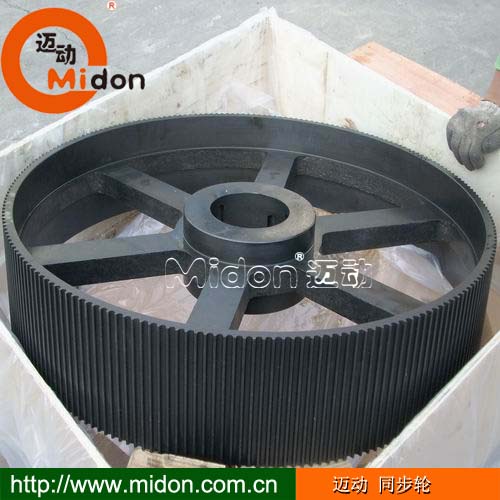

产品名称：: MXL梯形齿同步轮

产品特性：: MXL梯形齿同步轮

品牌：: 迈动工业

材质：: 铝合金、45#钢

表面：: 本色阳极氧化、发黑处理

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

同步轮是由一条内周表面设有等间距齿的环形皮带和具有相应齿的带轮所组成，运行时，带齿与带轮的齿槽相啮合传递运动和动力，它是综合了皮带传动、链传动齿轮传动各自优点的新型带传动。

广泛应用于机床、纺织、烟草、包装机械、石油化工、仪器仪表、电子产品、冶金等行业的机械传动。我们可按照客户的图纸及材质要求进行定制及开模加工。用于带轮的材质主要有：铝合金、45#钢

MXL同步带轮
					MXL019				MXL025
节距P=2.032mm (Pitch)					带宽=0.19英寸=4.8mm 轮宽W=10mm				带宽=0.25英寸=6.4mm 轮宽W=11.5mm

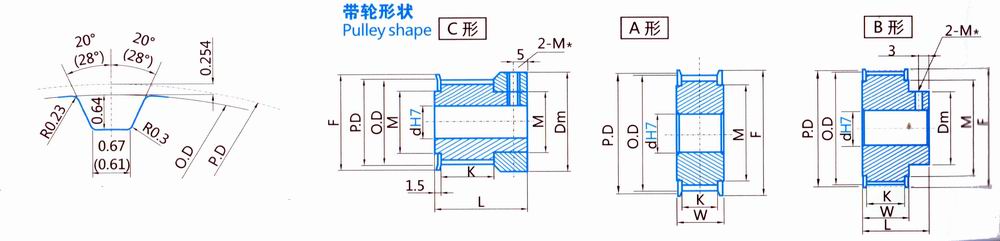

节径P.D	外径O.D	挡圈F	毂径H	材料Matarl	型号-齿数Part Code	孔径 dmax	毂厚L	图例Type	型号-齿数Part Code	孔径 dmax	毂厚L	图例Type
9.06	8.55	12	12	LY12	14MXL019	4	16.5	C形	14MXL025	4	18	C形
9.70	9.19	12	12	LY12	15MXL019	4	16.5	C形	15MXL025	4	18	C形
10.35	9.84	14	14	LY12	16MXL019	5	16.5	C形	16MXL025	5	18	C形
11.00	10.49	14	14	LY12	17MXL019	5	16.5	C形	17MXL025	5	18	C形
11.64	11.14	14	14	LY12	18MXL019	5	16.5	C形	18MXL025	5	18	C形
12.29	11.78	14	14	LY12	19MXL019	5	16.5	C形	19MXL025	5	18	C形
12.94	12.43	18	9	LY12	20MXL019	6	16.5	A、B形	20MXL025	6	18	A、B形
13.58	13.08	18	9	LY12	21MXL019	6	16.5	A、B形	21MXL025	6	18	A、B形
14.23	13.72	18	9	LY12	22MXL019	6	16.5	A、B形	22MXL025	6	18	A、B形
14.88	14.37	20	11	LY12	23MXL019	8	16.5	A、B形	23MXL025	8	18	A、B形
15.52	15.02	20	11	LY12	24MXL019	8	16.5	A、B形	24MXL025	8	18	A、B形
16.17	15.66	20	11	LY12	25MXL019	8	16.5	A、B形	25MXL025	8	18	A、B形
16.82	16.31	23	12	LY12	26MXL019	9	16.5	A、B形	26MXL025	9	18	A、B形
17.46	16.96	23	12	LY12	27MXL019	9	16.5	A、B形	27MXL025	9	18	A、B形
18.11	17.60	23	12	LY12	28MXL019	9	16.5	A、B形	28MXL025	9	18	A、B形
19.40	18.90	25	14	LY12	30MXL019	11	16.5	A、B形	30MXL025	11	18	A、B形
20.70	20.19	25	14	LY12	32MXL019	11	16.5	A、B形	32MXL025	11	18	A、B形
21.99	21.48	25	14	LY12	34MXL019	11	16.5	A、B形	34MXL025	11	18	A、B形
23.29	22.78	28	16	LY12	36MXL019	13	16.5	A、B形	36MXL025	13	18	A、B形
24.58	24.07	28	16	LY12	38MXL019	13	16.5	A、B形	38MXL025	13	18	A、B形
25.87	25.36	31	18	LY12	40MXL019	15	16.5	A、B形	40MXL025	15	18	A、B形
27.17	26.66	31	18	LY12	42MXL019	15	16.5	A、B形	42MXL025	15	18	A、B形
28.46	27.95	33	20	LY12	44MXL019	18	16.5	A、B形	44MXL025	18	18	A、B形
29.75	29.24	33	20	LY12	46MXL019	18	16.5	A、B形	46MXL025	18	18	A、B形
31.05	30.54	35	22	LY12	48MXL019	20	16.5	A、B形	48MXL025	20	18	A、B形
32.34	31.83	35	22	LY12	50MXL019	20	16.5	A、B形	50MXL025	20	18	A、B形
38.81	38.30	44	28	LY12	60MXL019	27	16.5	A、B形	60MXL025	27	18	A、B形
46.57	46.06	52	30	LY12	72MXL019	35	16.5	A、B形	72MXL025	35	18	A、B形
MXL同步带轮
					MXL037				MXL050
节距P=2.0mm (Pitch)					带宽=0.37英寸=9.5mm 轮宽W=15mm				带宽=0.50英寸=12.7mm 轮宽W=18mm
节径P.D	外径O.D	挡圈F	毂径H	材料Matarl	型号-齿数Part Code	孔径 dmax	毂厚L	图例Type	型号-齿数Part Code	孔径 dmax	毂厚L	图例Type
9.06	8.55	12	12	LY12	14MXL037	4	22	C形	14MXL050	4	25	C形
9.70	9.19	12	12	LY12	15MXL037	4	22	C形	15MXL050	4	25	C形
10.35	9.84	14	14	LY12	16MXL037	5	22	C形	16MXL050	5	25	C形
11.00	10.49	14	14	LY12	17MXL037	5	22	C形	17MXL050	5	25	C形
11.64	11.14	14	14	LY12	18MXL037	5	22	C形	18MXL050	5	25	C形
12.29	11.78	14	14	LY12	19MXL037	5	22	C形	19MXL050	5	25	C形
12.94	12.43	18	9	LY12	20MXL037	6	22	A、B形	20MXL050	6	25	A、B形
13.58	13.08	18	9	LY12	21MXL037	6	22	A、B形	21MXL050	6	25	A、B形
14.23	13.72	18	9	LY12	22MXL037	6	22	A、B形	22MXL050	6	25	A、B形
14.88	14.37	20	11	LY12	23MXL037	8	22	A、B形	23MXL050	8	25	A、B形
15.52	15.02	20	11	LY12	24MXL037	8	22	A、B形	24MXL050	8	25	A、B形
16.17	15.66	20	11	LY12	25MXL037	8	22	A、B形	25MXL050	8	25	A、B形
16.82	16.31	23	12	LY12	26MXL037	9	22	A、B形	26MXL050	9	25	A、B形
17.46	16.96	23	12	LY12	27MXL037	9	22	A、B形	27MXL050	9	25	A、B形
18.11	17.60	23	12	LY12	28MXL037	9	22	A、B形	28MXL050	9	25	A、B形
19.40	18.90	25	14	LY12	30MXL037	11	22	A、B形	30MXL050	11	25	A、B形
20.70	20.19	25	14	LY12	32MXL037	11	22	A、B形	32MXL050	11	25	A、B形
21.99	21.48	25	14	LY12	34MXL037	11	22	A、B形	34MXL050	11	25	A、B形
23.29	22.78	28	16	LY12	36MXL037	13	22	A、B形	36MXL050	13	25	A、B形
24.58	24.07	28	16	LY12	38MXL037	13	22	A、B形	38MXL050	13	25	A、B形
25.87	25.36	31	18	LY12	40MXL037	15	22	A、B形	40MXL050	15	25	A、B形
27.17	26.66	31	18	LY12	42MXL037	15	22	A、B形	42MXL050	15	25	A、B形
28.46	27.95	33	20	LY12	44MXL037	18	22	A、B形	44MXL050	18	25	A、B形
29.75	29.24	33	20	LY12	46MXL037	18	22	A、B形	46MXL050	18	25	A、B形
31.05	30.54	35	22	LY12	48MXL037	20	22	A、B形	48MXL050	20	25	A、B形
32.34	31.83	35	22	LY12	50MXL037	20	22	A、B形	50MXL050	20	25	A、B形
38.81	38.30	44	28	LY12	60MXL037	27	22	A、B形	60MXL050	27	25	A、B形
46.57	46.06	52	30	LY12	72MXL037	35	22	A、B形	72MXL050	35	25	A、B形

【迈动工业】相关产品
胀紧套				多锲论、链条、齿轮
LOCK1迈动胀紧套	LOCK4迈动胀紧套	LOCK7迈动胀紧套	LOCK19迈动胀紧套	迈动齿轮（MI~M6)
LOCK2迈动胀紧套	LOCK5迈动胀紧套	LOCK8迈动胀紧套	LOCK20迈动胀紧套	迈动板式链条
LOCK3迈动胀紧套	LOCK6迈动紧胀套	LOCK18迈动胀紧套	迈动惰轮	J型迈动多锲论
皮带轮				同步轮
迈动锥套皮带轮SPZ（1、2）槽	迈动锥套皮带轮SPA（1、2）槽	迈动锥套皮带轮（SPB（1、2)槽	迈动锥套皮带SPC（3、4)槽	L型迈动直孔同步轮
迈动锥套皮带轮SPZ（3、4）槽	迈动锥套皮带轮SPA（3、4)槽	迈动锥套皮带轮SPB（3、4)槽	迈动锥套皮带轮SPC(5、6)槽	H型迈动直孔同步轮
迈动锥套皮带轮SPZ（5、6）槽	迈动锥套皮带轮SPA（5、6)槽	迈动锥套皮带轮（SPB（5、6)槽	迈动锥套皮带轮SPC（8、10)槽	XL型迈动直孔同步轮
链轮			同步轮
迈动 06B 08B系列涨紧式锥套链轮	美标链轮（40、50	欧标（06B、08B)系列直孔链轮	T5型迈动同步轮	5M迈动同步轮
迈动 10B 12B系列涨紧式锥套链轮	美标链轮（60、80）	欧标（10B、12B)系列直孔链轮	T10型迈动同步轮	8M迈动同步轮
迈动 16B 20B系列涨紧式锥套链轮	美标链轮（100、120）	欧标（16B、20B)系列直孔链轮	AT5型迈动同步轮	14M迈动同步轮
迈动 24B 28B系列涨紧式锥套链轮	美标链轮（140、160）	欧标（24B、28B)系列直孔链轮	AT10型迈动同步轮	20M迈动同步轮


同步带轮的使用方法：

1、同步带轮的齿必须与同步带的运转方向成直角。

2、在起动时，中心距改变，同步带松弛，发生跳齿现象，应检查同步带轮机架是否松动，轴的定位是否失准加以调整、加固。

3、主动同步带轮与被动同步带轮的主轴的平行度应控制在正切tgθ=1/1000左右。轴位不准，直接影响使用寿命，而且会失去精度，噪音大。

4、发现主动同步带轮上皮带向一边偏位，应移动下被动同步带轮加以调整，并调整张紧轮的压力
