DLY3 牙嵌式电磁离合器定位式牙嵌离合器 DLY3-1000A牙嵌离合器

首页 » 迈动产品 » 离合制动器 » 牙嵌电磁离合器

产品介绍Product

产品名称：: DLY3 牙嵌式电磁离合器定位式牙嵌离合器 DLY3-1000A牙嵌离合器

产品特性：: 迈动工业牙嵌式离合器--用两半离合器端面上的牙互相嵌合或脱开以达到主、从动轴的离合、牙有矩形、梯形、三角形、锯齿形和螺旋形等几种形式。由于同时参与嵌合的牙数多，故承载较高，适用范围广泛.外形尺寸小，传递转矩大，接合后主从动轴无相对滑动，传动比不变。但接合时有冲击，适合于静止接合，或转速差较小时接合(对矩形牙转速差≤10r/min，对其余牙形≤300r/min)，主要用于低速机械的传动轴系.

品牌：: 迈动工业

材质：: 45钢、调质

表面：: 发黑。注PU

寿命：: 2

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

迈动工业--牙嵌式电磁离合器为牙嵌式有滑环定位电磁离合器。主要用于机械传动系统中，可在主动部分运转的情况下，使其主动部分与从动部分在一定的位置结合，增加了传递精度，从而达到定位和传递扭矩等目的。广泛用于金属加工机械，冶金轧钢机械，包装机械，医疗机械，食品加工机械，纺织印染机械，造纸机械，精密机床等行业，实现离合、换向、变速、制动、定位等功能。

另DLY3-1A 10N.M DLY3-8A 产品在网页查找栏中输入形号可以查看到

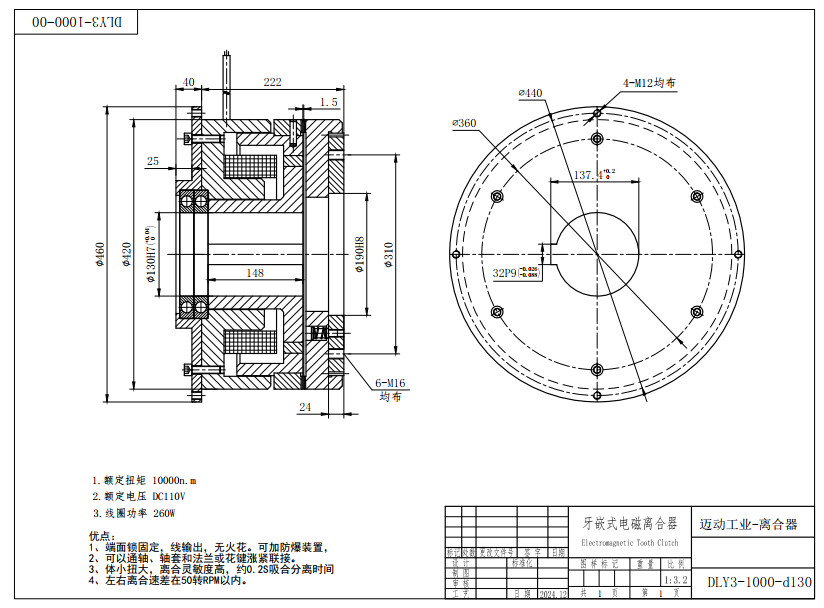

DLY3-16A 160N.M DLY3-1000A牙嵌离合器见底部。

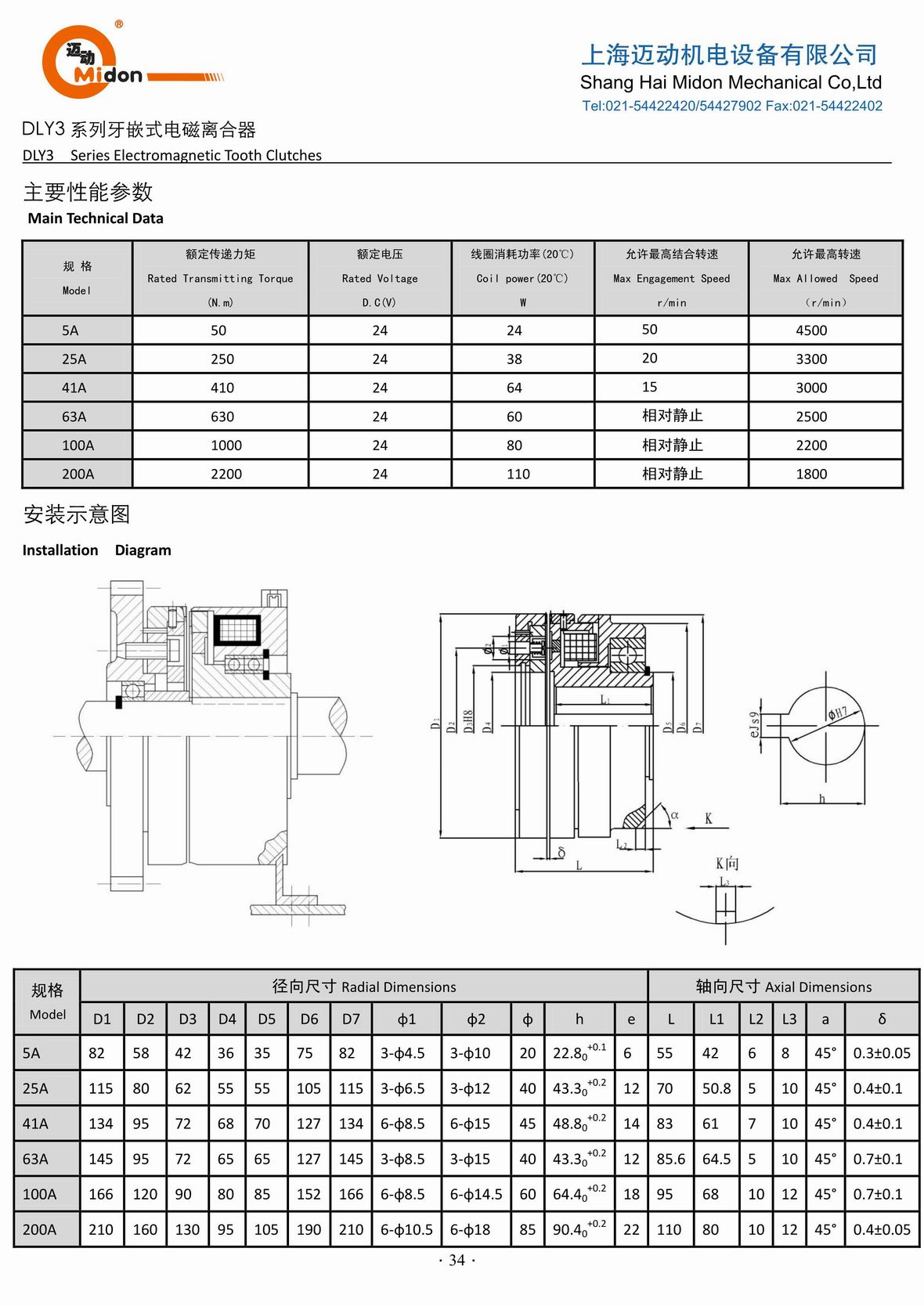

规格 Model	额定传递力矩 Rated Transmitting Torque (N.m)	额定电压 Rated Voltage D.C(V)	线圈消耗功率(20℃) Coil power(20℃) W	允许最高吸合转速 Max Engagement Speed r/min	允许最高转速 Max Allowed Speed（r/min）
DLY3-1A	15	24	13	50	5500
DLY3-2A	20	24	13	50	5000

DLY3-5A	50	24	24	50	4500

DLY3-8A	80	24	25	50	4000

DLY3-16A	160	24	32	50	3500

DLY3-25A	250	24	38	20	3300

DLY3-41A	410	24	64	15	3000

DLY3-63A	630	24	60	15	2500

DLY3-100A	1000	24	80	15	2200

DLY3-200A	2200	24	110	15	1800

DLY3-1000A	10000	110	260	15	1500

规格 Model	径向尺寸Radial Dimensions												轴向尺寸Axial Dimensions
	从外径 D1	装心圆径 D2	磁套内径D3	隔套内径D4	轴承内径D5	离毂台径 D6	主外径D7	弹孔径 φ1	装孔径 φ2	内孔径φ	孔键高 h	键宽 e	总长 L	主套长L1	定位深L2	定位宽L3	定位角 a	间隙 δ
DLY3-1A	57	36	22.5	22.5	10	20	57	3*φ4	3*M4	10	11.8	JS93	43	32	5	6	45°	0.3±0.05

DLY3-5A	82	58	42	36	35	75	82	3-φ4.5	3-φ10	20	22.80+0.1	6JS9	55	42	6	8	45°	0.3±0.05

DLY3-8A	87.2	60	58	45	35	58	82.2	4*φ10	2*φ6.6	20	22.8	6 JS9	51	30	5	15	0°	0.4±0.1

DLY3-16A	100	73	58	47	50	98	100	4*φ11	4*φ5	25	28.3	8JS9	82	57	2	16	0°	0.3±0.05

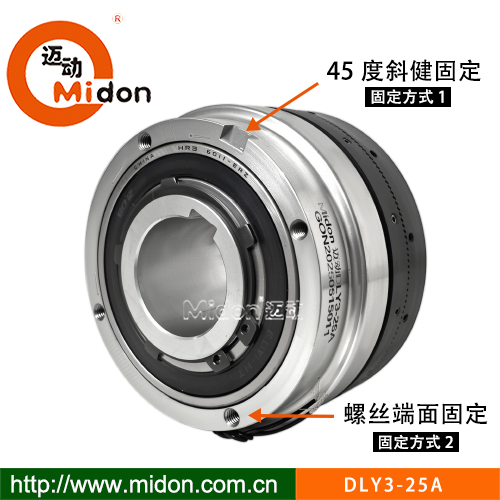

DLY3-25A	115	80	62	55	55	105	115	3-φ6.5	3-φ12	40	43.30+0.2	12	70	50.8	5	10	45°	0.4±0.1

DLY3-41A	134	95	72	68	70	127	134	6-φ8.5	6-φ15	45	48.80+0.2	14	83	61	7	10	45°	0.4±0.1

DLY3-63A	145	95	72	65	65	127	145	3-φ8.5	3-φ15	40	43.30+0.2	12	85.6	64.5	5	10	45°	0.7±0.1

DLY3-100A	166	120	90	80	85	152	166	6-φ8.5	6-φ14.5	60	64.40+0.2	18	95	68	10	12	45°	0.7±0.1

DLY3-200A	210	160	130	95	105	190	210	6-φ10.5	6-φ18	85	90.40+0.2	22	110	80	10	12	45°	0.4±0.05

DLY3-1000A	420	310	190	178	200	230	460	8-φ12	8*M16	130	1374+0.2	32	262	192	40	M10*6	0°	1±0.05

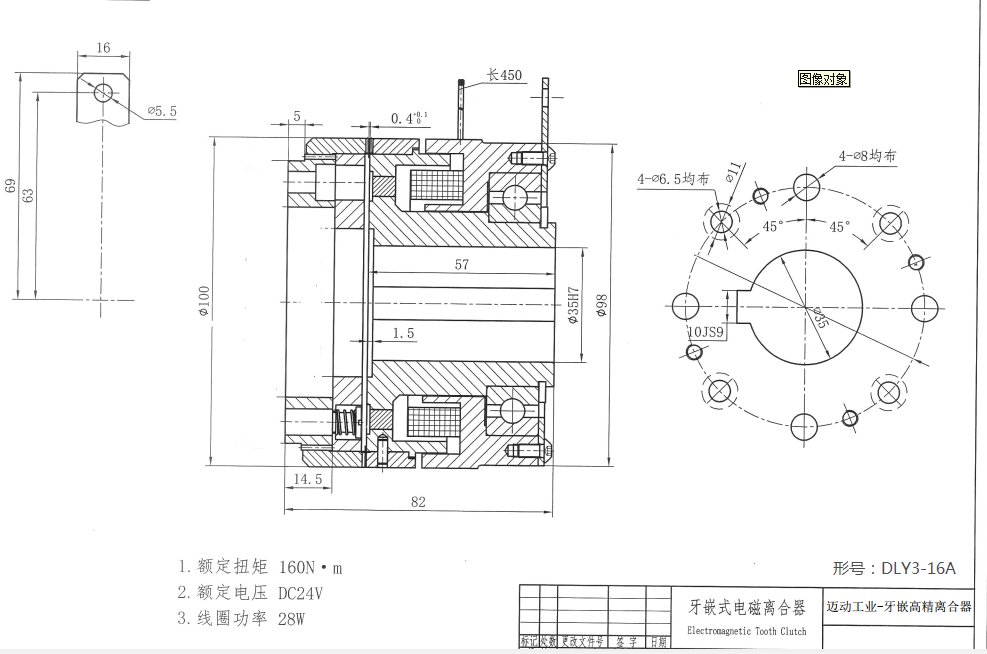

DLY3-16A 牙嵌离合器，TZ16得电离合器，DLY3--16A 出线离合器，160N.M离合器，类同可代日本神冈TZ16, TZ-16 160N.M


24V 28W 160N.M 出线联接链轮，齿轮，皮带轮，同步轮或其它法兰盘等物体，实现得电合，失电离的工作需要。

它的工作条件
1.周围空气温度为-5℃--+40℃。
2.在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。 3.离合器需在有润滑油的条件下工作。
4.离合器线圈的电压波动不超过+5%和-15%的额定电压。 5.离合器安装地点的海拔不超过2000米。
