产品介绍Product

产品名称：: 20M同步轮直孔同步轮圆弧齿同步轮圆弧齿同步轮厂家同步带厂家供应同步轮厂家

产品特性：: 1、品质100%保证，传递精度高。
2、避免隐性公差，易安装，省40%人工调整。
3、常用材料：铝合金、45#钢、大的产品HT250灰铁。
4、批量生产加工周期：2~3周。

品牌：: 迈动工业

材质：: 铝合金、45#钢、大的产品HT250灰铁

表面：: 经调质精加工处理，表面光洁。

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

迈动同步轮的优势特征：

1、传动准确，工作时无滑动，具有恒定的传动比；
　2、传动平稳，具有缓冲、减振能力，噪声低；
　3、传动效率高，节能效果明显；
　4、无滑差又节能，结构紧凑、宜于多轴传动、耐油、耐潮、不需要润滑。
　5、维护保养方便，不需润滑，维护费用低；
　6、速比范围大，具有较大的功率传递范围，可达几瓦到几百千瓦；
　7、可用于长距离传动，中心距可达10m以上；
　8、无污染，可在不允许有污染和工作环境较为恶劣的场所下正常工作。

本产品广泛应用于纺织、机床、烟草、通讯电缆、轻工、化工、冶金、仪表仪器、食品、矿山、石油、汽车等各行业各种类型的机械传动中。

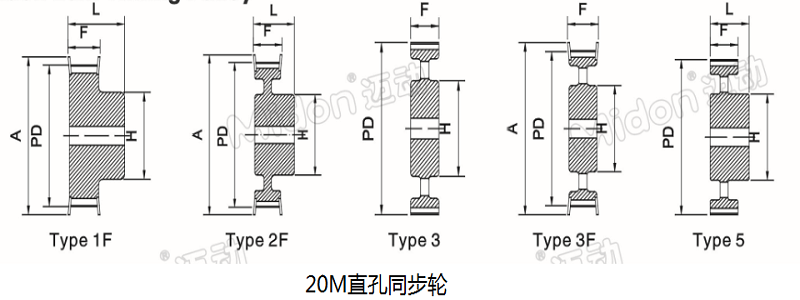

20M系列圆弧齿迈动直孔同步轮
						20M - 115					20M - 170
节距P=20mm (Pitch)						带宽Belt=115mm 轮宽F=136.5mm					带宽Belt=170mm 轮宽F=190.5mm
节径P.D	外径O.D	挡圈A	毂径H	缘径 G	材料Matarl	齿数-型号 Part Code	孔径 dmax	毂厚L	图例Type	重量Wt(kg)	齿数-型号 Part Code	孔径 dmax	毂厚L	图例Type	重量Wt(kg)
216.45	212.13	240	165	-	HT250	34-20M-115	85	168.5	1F	39.00	34-20M-170	85	222.5	1F	44.80
229.18	224.87	250	178	-	HT250	36-20M-115	90	168.5	1F	44.00	36-20M-170	90	222.5	1F	50.50
241.92	237.60	265	181	-	HT250	38-20M-115	95	168.5	1F	49.00	38-20M-170	95	222.5	1F	55.00
254.65	250.33	275	203	-	HT250	40-20M-115	110	168.5	1F	49.02	40-20M-170	110	222.5	1F	56.37
280.11	275.79	300	210	-	HT250	44-20M-115	115	168.5	1F	54.91	44-20M-170	115	222.5	1F	60.40
305.58	301.26	325	228	-	HT250	48-20M-115	125	168.5	1F	60.71	48-20M-170	125	222.5	1F	66.78
331.04	326.72	350	228	-	HT250	52-20M-115	125	168.5	1F	65.74	52-20M-170	125	222.5	1F	72.31
356.51	352.19	375	228	-	HT250	56-20M-115	125	168.5	1F	69.16	56-20M-170	125	222.5	1F	76.08
381.97	377.65	405	228	318	HT250	60-20M-115	130	168.5	1F	74.29	60-20M-170	130	222.5	1F	81.72
407.44	403.12	430	228	343	HT250	64-20M-115	130	168.5	1F	79.23	64-20M-170	130	222.5	1F	87.15
432.90	428.58	455	228	366	HT250	68-20M-115	130	168.5	1F	83.98	68-20M-170	130	222.5	1F	92.38
458.37	454.05	480	228	435	HT250	72-20M-115	130	168.5	1F	88.92	72-20M-170	130	190.5	3F	97.81
509.30	504.98	530	280	445	HT250	80-20M-115	140	168.5	2F	92.72	80-20M-170	140	190.5	3F	101.99
572.96	568.64	595	280	508	HT250	90-20M-115	140	168.5	2F	97.47	90-20M-170	140	190.5	3F	107.22
713.01	708..7	-	280	648	HT250	112-20M-115	150	168.5	5	120.96	112-20M-170	150	190.5	3	133.06
916.73	912.41	-	300	852	HT250	144-20M-115	160	168.5	5	155.52	144-20M-170	160	190.5	3	171.07
1069.52	1065.21	-	300	1005	HT250	168-20M-115	160	168.5	5	174.24	168-20M-170	160	190.5	3	191.66
1222.31	1218.00	-	300	1158	HT250	192-20M-115	180	168.5	5	191.25	192-20M-170	180	190.5	3	210.38
1375.10	1370.78	-	300	130	HT250	216-20M-115	180	168.5	5	224.37	216-20M-170	180	190.5	3	246.81

20M系列圆弧齿迈动直孔同步轮
						20M - 230					20M - 290
节距P=20mm (Pitch)						带宽Belt=230mm 轮宽F=250.8mm					带宽Belt=290mm 轮宽F=311.2mm
节径P.D	外径O.D	挡圈A	毂径H	缘径 G	材料Matarl	齿数-型号 Part Code	孔径 dmax	毂厚L	图例Type	重量Wt(kg)	齿数-型号 Part Code	孔径 dmax	毂厚L	图例Type	重量Wt(kg)
216.45	212.13	240	165	-	HT250	34-20M-230	85	282.8	1F	62.20
229.18	224.87	250	178	-	HT250	36-20M-230	90	282.8	1F	65.65
241.92	237.60	265	181	-	HT250	38-20M-230	95	282.8	1F	71.50
254.65	250.33	275	203	-	HT250	40-20M-230	110	282.8	1F	73.28
280.11	275.79	300	210	-	HT250	44-20M-230	115	282.8	1F	78.52
305.58	301.26	325	228	-	HT250	48-20M-230	125	282.8	1F	86.81
331.04	326.72	350	228	-	HT250	52-20M-230	125	282.8	1F	94.01	52-20M-290	125	343	1F	112.81
356.51	352.19	375	228	-	HT250	56-20M-230	125	282.8	1F	98.90	56-20M-290	125	343	1F	118.68
381.97	377.65	405	228	318	HT250	60-20M-230	130	282.8	1F	106.23	60-20M-290	130	343	1F	127.48
407.44	403.12	430	228	343	HT250	64-20M-230	130	282.8	1F	113.30	64-20M-290	130	343	1F	135.96
432.90	428.58	455	228	366	HT250	68-20M-230	130	282.8	1F	120.09	68-20M-290	130	343	1F	144.11
458.37	454.05	480	228	435	HT250	72-20M-230	130	282.8	1F	117.37	72-20M-290	130	343	1F	140.85
509.30	504.98	530	280	445	HT250	80-20M-230	140	282.8	3F	122.39	80-20M-290	140	343	1F	146.87
572.96	568.64	595	280	508	HT250	90-20M-230	140	282.8	3F	128.66	90-20M-290	140	311.2	3F	154.39
713.01	708..7	-	280	648	HT250	112-20M-230	150	282.8	3	159.67	112-20M-290	150	311.2	3	191.60
916.73	912.41	-	300	852	HT250	144-20M-230	160	282.8	3	205.29	144-20M-290	160	311.2	3	246.34
1069.52	1065.21	-	300	1005	HT250	168-20M-230	160	282.8	3	230.00	168-20M-290	160	311.2	3	276.00
1222.31	1218.00	-	300	1158	HT250	192-20M-230	180	282.8	3	252.45	192-20M-290	180	311.2	3	302.94
1375.10	1370.78	-	300	130	HT250	216-20M-230	180	282.8	3	296.17	216-20M-290	180	311.2	3	355.40

20M系列圆弧齿迈动直孔同步轮
						20M - 340
节距P=20mm (Pitch)						带宽Belt=340mm 轮宽F=362mm
节径P.D	外径O.D	挡圈A	毂径H	缘径 G	材料Matarl	齿数-型号 Part Code	孔径 dmax	毂厚L	图例Type	重量Wt(kg)
216.45	212.13	240	165	-	HT250
229.18	224.87	250	178	-	HT250
241.92	237.60	265	181	-	HT250
254.65	250.33	275	203	-	HT250
280.11	275.79	300	210	-	HT250
305.58	301.26	325	228	-	HT250
331.04	326.72	350	228	-	HT250	52-20M-340	125	394	1F	129.73
356.51	352.19	375	228	-	HT250	56-20M-340	125	394	1F	136.48
381.97	377.65	405	228	318	HT250	60-20M-340	130	394	1F	146.60
407.44	403.12	430	228	343	HT250	64-20M-340	130	394	1F	156.35
432.90	428.58	455	228	366	HT250	68-20M-340	130	394	1F	165.73
458.37	454.05	480	228	435	HT250	72-20M-340	130	394	1F	161.98
509.30	504.98	530	280	445	HT250	80-20M-340	140	394	1F	168.90
572.96	568.64	595	280	508	HT250	90-20M-340	140	394	3F	177.55
713.01	708..7	-	280	648	HT250	112-20M-340	150	362	3	220.34
916.73	912.41	-	300	852	HT250	144-20M-340	160	362	3	283.30
1069.52	1065.21	-	300	1005	HT250	168-20M-340	160	362	3	317.40
1222.31	1218.00	-	300	1158	HT250	192-20M-340	180	362	3	348.38
1375.10	1370.78	-	300	130	HT250	216-20M-340	180	362	3	408.71

【迈动工业】相关产品
皮带轮				同步轮
迈动锥套皮带轮SPZ（1、2）槽	迈动锥套皮带轮SPA（1、2）槽	迈动锥套皮带轮（SPB（1、2)槽	迈动锥套皮带SPC（3、4)槽	L型迈动直孔同步轮
迈动锥套皮带轮SPZ（3、4）槽	迈动锥套皮带轮SPA（3、4)槽	迈动锥套皮带轮SPB（3、4)槽	迈动锥套皮带轮SPC(5、6)槽	H型迈动直孔同步轮
迈动锥套皮带轮SPZ（5、6）槽	迈动锥套皮带轮SPA（5、6)槽	迈动锥套皮带轮（SPB（5、6)槽	迈动锥套皮带轮SPC（8、10)槽	XL型迈动直孔同步轮
链轮			同步轮
迈动 06B 08B系列涨紧式锥套链轮	美标链轮（40、50	欧标（06B、08B)系列直孔链轮	T5型迈动同步轮	5M迈动同步轮
迈动 10B 12B系列涨紧式锥套链轮	美标链轮（60、80）	欧标（10B、12B)系列直孔链轮	T10型迈动同步轮	8M迈动同步轮
迈动 16B 20B系列涨紧式锥套链轮	美标链轮（100、120）	欧标（16B、20B)系列直孔链轮	AT5型迈动同步轮	14M迈动同步轮
迈动 24B 28B系列涨紧式锥套链轮	美标链轮（140、160）	欧标（24B、28B)系列直孔链轮	AT10型迈动同步轮	20M迈动同步轮

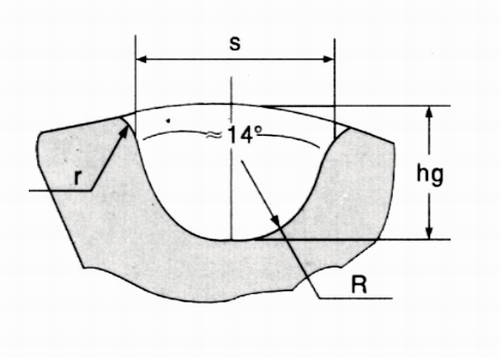

同步带轮齿形尺寸
节距型号TYPE	节距 itch	齿高hg Tooth height	底圆半径R Root circle radius	齿槽宽S Groove width	齿顶圆半径r Top circle radius	齿形角angle	最大功率Max(kw)	最大转速Max rpm	挡边厚 F Thick	缘边高 F Height
3M	3	1.28	0.91	1.90	0.26-0.35	≈14°	2	14000	1.3	2.5
5M	5	2.16	1.56	3.25	0.48-0.52	≈14°	6.5	8000	1.5	3.8
8M	8	3.54	2.57	5.35	0.78-0.84	≈14°	92.9	4000	2.5	8.3
14M	14	6.20	4.65	9.80	1.36-1.5	≈14°	284.9	3500	3	14
20M	20	8.60	6.84	14.8	1.95-2.25	≈14°	1206.9	1750	3.5	15

同步带轮的使用方法：

1、同步带轮的齿必须与同步带的运转方向成直角。

2、在起动时，中心距改变，同步带松弛，发生跳齿现象，应检查同步带轮机架是否松动，轴的定位是否失准加以调整、加固。

3、主动同步带轮与被动同步带轮的主轴的平行度应控制在正切tgθ=1/1000左右。轴位不准，直接影响使用寿命，而且会失去精度，噪音大。

4、发现主动同步带轮上皮带向一边偏位，应移动下被动同步带轮加以调整，并调整张紧轮的压力。
