十字滑块联轴器又称滑块联轴器，由两个在端面上开有凹槽的半联轴器和一个两面带有凸牙的中间盘组成。因凸牙可在凹槽中滑动，故可补偿安装及运转时两轴间的相对位移。
这种联轴器零件的材料可用45钢，工作表面需要进行热处理，以提高其硬度；要求较低时也可用Q275钢，不进行热处理。为了减少摩擦及磨损，使用时应从中间盘的油孔中注油进行润滑。
因为半联轴器与中间盘组成移动副，不能发生相对转动，故主动轴与从动轴的角速度应相等。但在两轴间有相对位移的情况下工作时，中间盘就会产生很大的离心力，从而增大动载荷及磨损。因此选用时应注意其工作转速不得大于规定值。
MD5系列 迈动（十字滑块）伺服联轴器基本参数尺寸
| MD5系列 迈动（十字滑块）伺服联轴器 | |||||||||||||||
| 型号 Model | d1/d2 | D | L | L1 | F | M | 拧紧力矩 | 额定扭矩 | 最大扭矩 | 最高转速 | 惯性力矩 | 静态扭矩刚性 | 径向偏差 | 角向偏差 | 重量 |

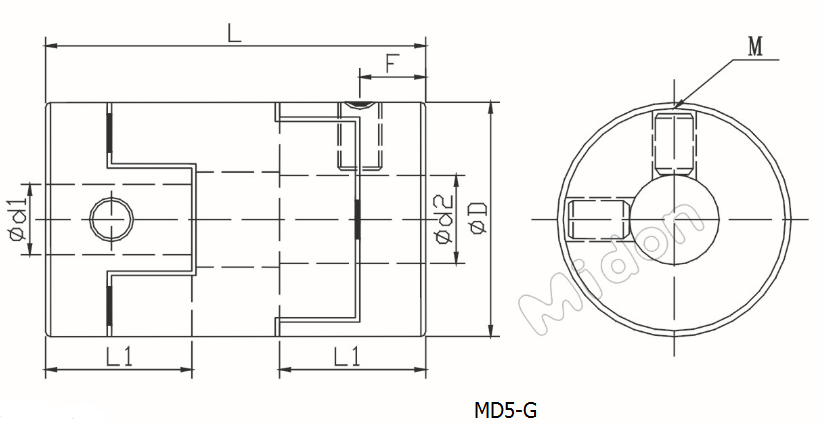

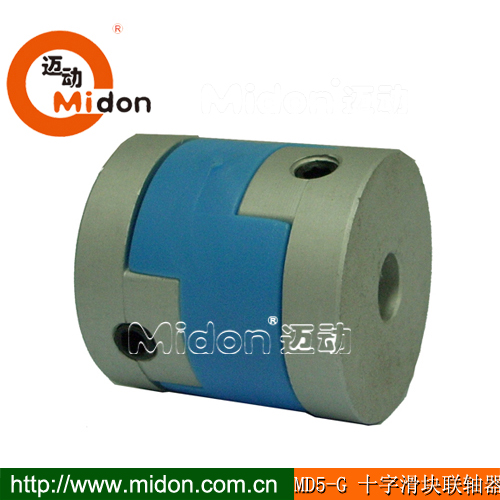

| MD5-G16 | 4~6 | 16 | 18 | 7 | 3.5 | M3 | 0.7 | 0.7 | 1.4 | 9000 | 3.0×10-7 | 29 | 1 | 3.0 | 6 |
| MD5-G20 | 6~8 | 20 | 23 | 9 | 4.5 | M4 | 1.7 | 1.6 | 3.2 | 7400 | 9.0×10-7 | 58 | 1.4 | 3.0 | 14 |
| MD5-G25 | 6~10 | 25 | 28 | 11 | 5.5 | M5 | 4 | 3 | 6 | 5800 | 2.8×10-6 | 125 | 1.9 | 3.0 | 24 |
| MD5-G32 | 8~14 | 32 | 33 | 13 | 6.5 | M6 | 7 | 5.5 | 11 | 4700 | 8.9×10-5 | 260 | 2.4 | 3.0 | 46 |
| MD5-G40 | 12~16 | 40 | 35 | 14 | 7 | M6 | 7 | 9 | 18 | 3600 | 2.1×10-5 | 505 | 2.8 | 3.0 | 80 |
| MD5-G50 | 14~20 | 50 | 38 | 17 | 8.5 | M8 | 15 | 19 | 38 | 3000 | 6.0×10-5 | 780 | 3.3 | 3.0 | 144 |
| MD5-G63 | 16~25 | 63 | 47 | 21 | 11 | M10 | 30 | 33 | 66 | 2400 | 2.1×10-4 | 1200 | 3.8 | 3.0 | 318 |
| 型号 Model | d1/d2 | D | L | L1 | F | M | 拧紧力矩 | 额定扭矩 | 最大扭矩 | 最高转速 | 惯性力矩 | 静态扭矩刚性 | 径向偏差 | 角向偏差 | 重量 |

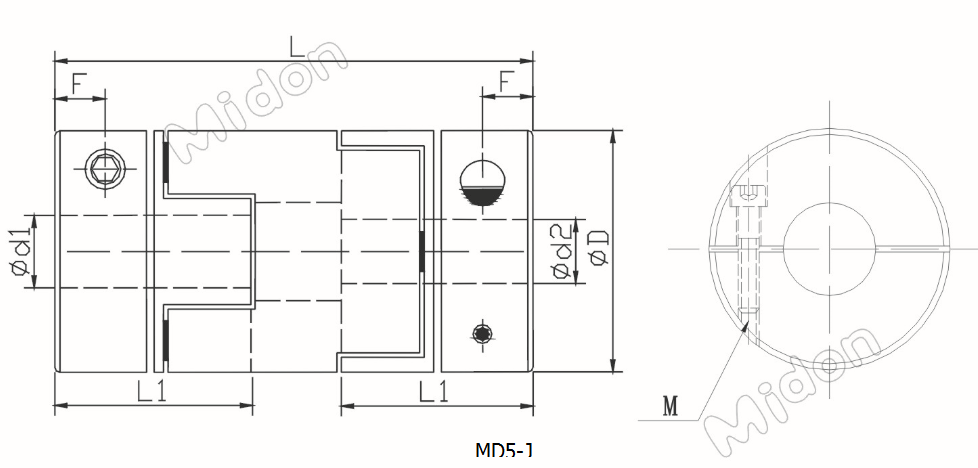

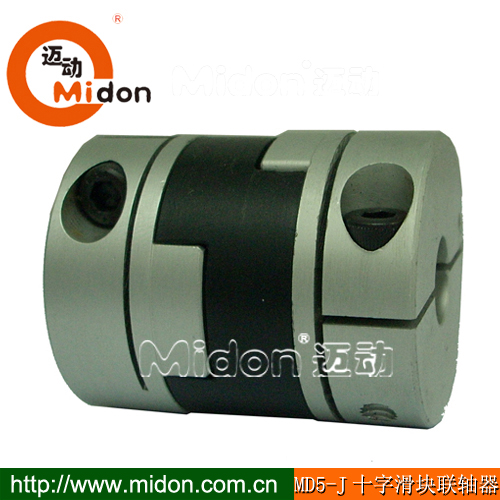

| MD5-J16 | 4~6 | 16 | 30 | 13 | 3 | M2.5 | 0.7 | 0.7 | 1.4 | 9000 | 5.0×10-7 | 29 | 1 | 3.0 | 12 |
| MD5-J20 | 6~8 | 20 | 33 | 14 | 3 | M2.5 | 1.7 | 1.6 | 3.2 | 7400 | 1.4×10-7 | 58 | 1.4 | 3.0 | 20 |
| MD5-J25 | 6~10 | 25 | 39 | 17 | 3.8 | M3 | 4 | 3 | 6 | 5800 | 4.1×10-6 | 125 | 1.9 | 3.0 | 36 |
| MD5-J32 | 8~14 | 32 | 45 | 19 | 4.5 | M4 | 7 | 5.5 | 11 | 4700 | 1.2×10-5 | 260 | 2.4 | 3.0 | 66 |
| MD5-J40 | 12~16 | 40 | 50 | 23 | 7 | M5 | 7 | 9 | 18 | 3600 | 3.8×10-5 | 505 | 2.8 | 3.0 | 114 |
| MD5-J50 | 14~20 | 50 | 58 | 27 | 8 | M6 | 15 | 19 | 38 | 3000 | 1.0×10-4 | 780 | 3.3 | 3.0 | 206 |
| MD5-J63 | 16~25 | 63 | 71 | 33 | 10 | M8 | 30 | 33 | 66 | 2400 | 3.5×10-4 | 1200 | 3.8 | 3.0 | 454 |
伺服联轴器的安装使用方法：
1. 安装前应首先检查原动机和工作机两轴是否同心，两轴表面是否有包装纸和碰伤，联轴器两个半联轴节内孔是否有杂物，内孔棱边是否有碰伤、如有应将轴、半联轴节清理干净，碰伤用细锉处理好。然后检查两个半联轴节的内孔直径和长度是否同原动机、工作机的直径和轴伸长度尺寸相符。
2. 为了便于安装，最好是将两个半联轴节放在120--150的保温箱或油槽中进行预热，使内孔尺寸涨大很容易装上。安装后保证轴头不能凸出半联轴节端面，以齐平为好。检测两半联轴节之间的距离：
3.安装螺栓：把螺栓从法兰盘小孔外侧穿入，从另一件法兰盘大孔外侧穿出套上缓冲套、弹性垫圈、扭上螺母,用扳手将螺母把紧。如安装不适或拆除更换，又不损伤轴及半联，安装完毕后，转动自如无别劲为好。
4. 操作工须知：在启动设备前应先检查联轴器的螺母是否有松动或脱落，如有要及时将螺母用扳手把紧。应先空载启动设备1分钟后将负载管线阀门打开；停机顺序相反。(请每月将联轴器外部用机油涂刷一遍)。
