XL星形弹性联轴器

首页 » 迈动产品 » 联轴器 » 星形联轴器

产品介绍Product

产品名称：: XL星形弹性联轴器

产品特性：: 1、弧线接触，使用寿命长，具有耐压、缓冲、减吸振等功能。
2、工作温度在-35~90度之间。
3、常见于一般的通用设备上：风机、空压机、输送设备及塑料机械上。

品牌：: 迈动工业

材质：: SC45#钢

表面：: 经调质精加工后发黑处理，表面光洁.

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

XL星形弹性联轴器特性：

1、弧线接触，使用寿命长，具有耐压、缓冲、减吸振等功能。

2、工作温度在-35~90度之间。

3、常见于一般的通用设备上：风机、空压机、输送设备及塑料机械上。

1. Star shaped coupling: Arc contact, long service life, with functions such as pressure resistance, buffering, and vibration reduction.

2. The working temperature is between -35 and 90 degrees Celsius.

3. Commonly found on general equipment such as fans, air compressors, conveying equipment, and plastic machinery.

SPIDER COUPLING

ROTEX19=XLD1ROTEX24=XLD2 ROTEX28=XLD3 ROTEX38=XLD4 ROTEX42=XLD5

ROTEX48=XLD6 ROTEX55=XLD7 ROTEX65=XLD8 ROTEX75=XLD9 ROTEX90=XLD10

ROTEX100=XLD11 ROTEX110=XLD12 ROTEX125=XLD13 ROTEX140=XLD14 ROTEX160=XLD15 ROTEX180=XLD16

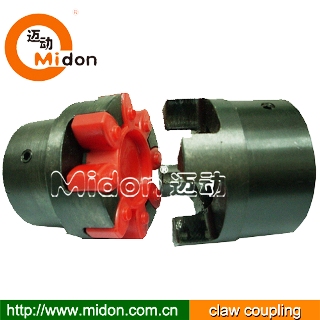

2 XL星形弹性联轴器.JPG

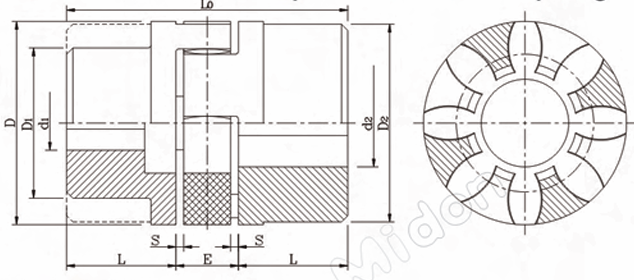

XL星形弹性联轴器 SPIDER COUPLINGS

型号	公称扭矩 Tn(N.m)	许用转速r/min	最大孔 d(H7)	轴孔长度 L1L2mm	Lo mm	D mm	D1 mm	D2 mm	E mm	S mm	转动愦量	重量


XL1	12	19000	6-19	25	66	40	32	40	16	2	0.00008	0.328
XL2	37	14000	8-24	30	78	55	40	55	18	2	0.0003	0.68
XL3	95	11800	10-28	35	90	65	48	65	20	2.5	0.0007	1.15
XL4	200	9500	12-38	45	114	80	66	78	24	3	0.002	2.27
XL5	270	8000	14-42	50	126	95	75	94	26	3	0.005	3.57
XL6	330	7100	15-48	56	140	105	85	104	28	3.5	0.008	4.8
XL7	450	6300	20-55	65	160	120	95	118	30	4	0.016	7.78
XL8	630	5600	22-65	75	185	135	115	134	35	4.5	0.031	10.89
XL9	1280	4750	30-75	85	210	160	135	158	40	5	0.068	17.73
XL10	2400	3750	40-90	400	245	200	160	180	45	5.5	0.159	29.6
XL11	3500	3350	50-100	110	270	225	180	200	50	6	0.277	43
XL12	4800	3000	60-110	120	295	255	200	230	55	6.5	0.51	58.6
XL13	6700	2650	60-125	140	340	290	230	265	60	7	1	88.4
XL14	9000	2360	60-140	155	375	320	256	300	65	7.5	1.7	120.8

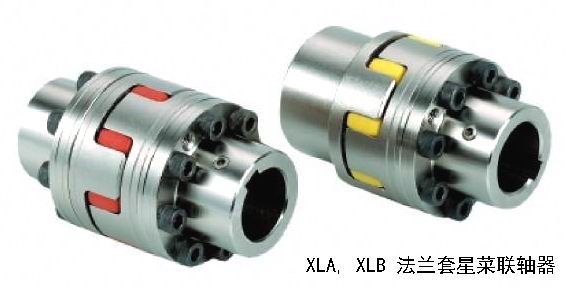

我们还可以做成其它类种：加长，易装，易拆，轴输出，法兰输出：

We can also create other types: elongated, easy to install, easy to disassemble, shaft output, Flange output:

XLA, XLB.jpg
