FCL出口联轴器, FCL柱梢联轴器

首页 » 迈动产品 » 联轴器 » 出口联轴器

产品介绍Product

产品名称：: FCL出口联轴器, FCL柱梢联轴器

产品特性：: FCL型弹性套柱销联轴器的特点是结构简单,安装方便,更换容易,尺寸小,重量轻,因而得到广泛使用,如若安装调整后能保持两轴相对位移量在规定的范围内,则联轴器会有满意的使用性能和较长的工作寿命。因此能广泛用于载荷不大,由电动机驱动的各种中、小功率传动轴系中,如减速机、起重机、压缩机、输送机、纺织机、卷扬机、球磨机等。?

品牌：: 迈动工业

材质：: HT250

表面：: 经调质精加工后发黑处理，光洁。

寿命：: 正常使用3~5年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

FCL型弹性套柱销联轴器的特点:

广泛用于风机，水泵，农机，粉碎机，

其结构简单,安装方便,更换容易,很实惠用。外观漂亮

尺寸小,重量轻,因而得到广泛使用。

如若安装调整后能保持两轴相对位移量在规定的范围内,

则联轴器会有满意的使用性能和较长的工作寿命。因此能广泛用于载荷不大,由电动机驱动的各种中、小功率传动轴系中,如减速机、起重机、压缩机、输送机、纺织机、卷扬机、球磨机等。

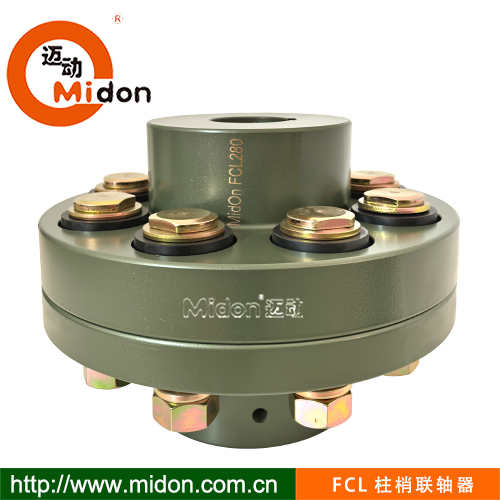

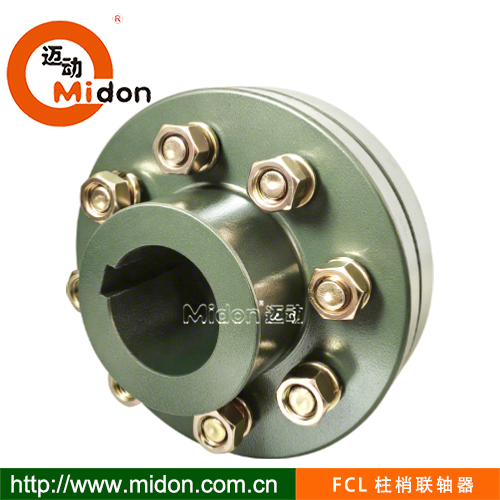

FCL柱梢联轴器618.jpg FCL柱梢联轴器618...jpg

弹性套柱销联轴器的许用相对位移：径向位移：0.2~0.6mm 角位移：0°30′~1°30′

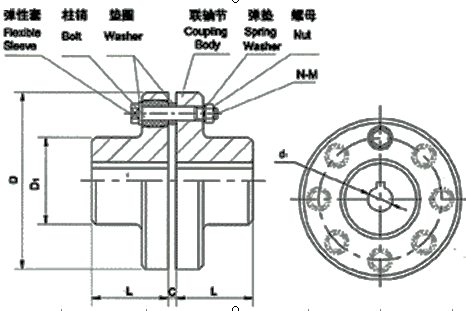

FCL 联轴器外形尺寸参数

型号	许用转矩 N.m	许用转速 r/min	外径 D	台径 D1	工艺孔 d 1	最大孔 d	轴套长 L	兰法厚 F1/F2	间隙 C	中分圆 B	*螺栓数形号 n-a**	*销数大孔 nM*	弹体		重量 KG
型号	许用转矩 N.m	许用转速 r/min	外径 D	台径 D1	工艺孔 d 1	最大孔 d	轴套长 L	兰法厚 F1/F2	间隙 C	中分圆 B	*螺栓数形号 n-a**	*销数大孔 nM*	弹体		重量 KG
FCL75	3	6000	75	33.5	8	15	27	11	3	52	3-M8*46	3*18	FCL75T	F0	0.9
FCL90	4	4000	90	35.5	11	20	28	14	3	60	4-M8×50	4*19	FCL90T	F1	1.7
FCL100	10	4000	100	40	11	22	35.5	16	3	67	4-M10×56	4*23	FCL100T	F2	2.3
FCL112	16	4000	112	45	13	25	40	16	3	75	4-M10×56	4*23	FCL112T	F2	3.09
FCL125	25	4000	125	50	13	28	45	18	3	85	4-M12×64	4*32	FCL125T	F3	4.18
FCL140	50	4000	140	63	13	35	50	18	3	100	6-M12×64	6*32	FCL140T	F3	5.81
FCL160	110	4000	160	80	15	45	56	18	3	115	8-M12×64	8*32	FCL160T	F3	8.24
FCL180	157	3500	180	90	15	50	63	18	3	132	8-M12×64	8*32	FCL180T	F3	11.1
FCL200	245	3200	200	100	21	55	71	22.4	4	145	8-M20×85	8*41	FCL200T	F4	16.6
FCL224	392	2850	224	112	21	65	80	22.4	4	170	8-M20×85	8*41	FCL224T	F4	22
FCL235	412	2750	235	117	25	65	85	22.4	4	170	8-M20*85	8*41	FCL235T	F4	30
FCL250	618	2550	250	125	25	70	90	28	4	180	8-M24×110	8*49	FCL250T	F5	32.4
FCL280	980	2300	280	140	34	80	100	28/40	4	200	8-M24×116	8*49	FCL280T	F5	45
FCL315	1568	2050	315	160	41	90	112	28/40	4	236	10-M24×116	10*49	FCL315T	F5	61.1
FCL355	2450	1800	355	180	60	100	125	32/50	5	260	8-M30×150	8*62	FCL355T	F6	89.5
FCL400	3920	1600	400	200	60	115	125	32/50	5	292	10-M30×150	10*62	FCL400T	F6	113
FCL450	6174	1400	450	224	65	125	140	32/50	5	328	12-M30×150	12*62	FCL450T	F6	145
FCL560	9800	1150	560	250	85	165	160	32/50	5	408	14-M30×150	14*62	FCL560T	F6	229
FCL630	15680	1000	630	280	95	185	180	32/50	5	460	18-M30×150	18*62	FCL630T	F6	296
FCL710	18652	960	710	320	110	210	200	32/50	5	520	22-M30×150	22*62	FCL710T	F6	332
