WJ球铰万向联轴器 WJS双球铰万向联轴器

首页 » 迈动产品 » 联轴器 » 万向联轴器

产品介绍Product

产品名称：: WJ球铰万向联轴器 WJS双球铰万向联轴器

产品特性：: 1、常用于联接空间联轴难再同一轴线上，夹角≦45°的设备上，具有体积小，扭力大，角向轴向和径向大补偿能力。
2、允许两轴间平角在限定的范围内随工作需要而变动，要求转速慢的设备上运行。
3、每节最大的轴向夹角45°成品孔公差H7，可根据要求开Y型键槽孔，φ圆型孔，S型四方孔、F型六方孔。
4、常见于：输送、造纸、提升机、制茶机和滚动等起关节作用的设备传动上。

品牌：: 迈动工业

材质：: SC45#锻钢

表面：: 经调质精加工后发黑处理，光洁。

寿命：: 正常使用3~5年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

WJ，WJS万向联轴器特点：

1、常用于联接空间联轴难再同一轴线上，夹角≦45°的设备上，具有体积小，扭力大，角向轴向和径向大补偿能力。

2、允许两轴间平角在限定的范围内随工作需要而变动，要求转速慢的设备上运行。

3、每节最大的轴向夹角45°成品孔公差H7，可根据要求开Y型键槽孔，φ圆型孔，S型四方孔、F型六方孔。

4、常见于：输送、造纸、提升机、制茶机和滚动等起关节作用的设备传动上。

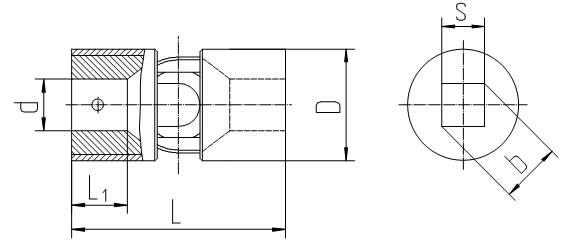

WJ球铰万向联轴器

WJ球铰万向联轴器基本参数

型号	公称扭矩 Tn N.m	许用转速 n r/min	D	轴孔尺寸				L	重量kg
				圆柱孔	四方孔		L₁
				d	S	b	L₁
WJ1	6.3	1000	16	6	—	—	9	34	0.05
WJ2	12.5	1000	18	8	—	—	11	40	0.06
WJ3	25	980	22	10	—	—	12	45	0.1
WJ4	40	900	26	12	10	13	13	50	0.15
WJ5	63	820	29	14	—	—	16	56	0.2
WJ6	100	780	32	16	14	18	18	65	0.3
WJ7	140	720	37	18	—	—	20	72	0.45
WJ8	224	680	42	20	19	25	23	82	0.67
WJ9	280	650	47	22	—	—	25	95	1
WJ10	355	620	52	25	24	32	29	108	1.35
WJ11	450	600	58	30	—	—	34	122	1.85
WJ12	560	570	70	35	30	40	39	140	3.15
WJ13	710	550	80	40	36	48	44	160	4.6
WJ14	1120	500	95	50	46	60	54	190	7.6

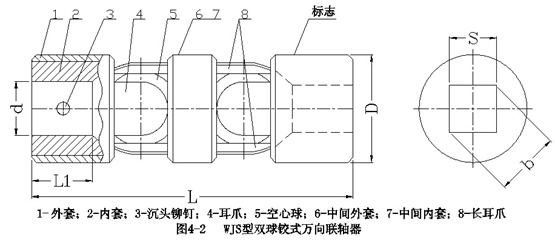

WJS双球铰式万向联轴器

WJ双球铰万向联轴器基本参数

型号	公称扭矩 Tn N.m	许用转速 n r/min	D	轴孔尺寸				L	重量kg
				圆柱孔	四方孔		L₁
				d	S	b	L₁
WJS1	100	780	32	16	14	18	18	100	0.45
WJS2	140	720	37	18	-	-	20	112	0.7
WJS3	224	680	42	20	19	25	23	127	1
WJS4	280	650	47	22	-	-	25	145	1.56
WJS5	355	620	52	25	24	32	29	163	2.1
WJS6	450	600	58	30	-	-	34	182	2.75
WJS7	560	570	70	35	30	40	39	212	4.75
WJS8	710	550	80	40	36	48	44	245	7.2
WJS9	1120	500	95	50	6	54	290	12	0.07
