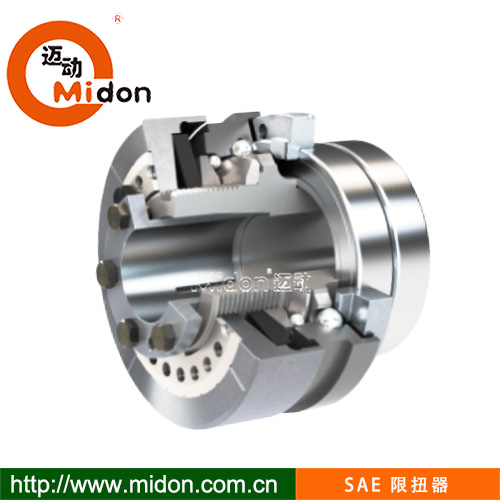

SAE 限扭器

首页 » 迈动产品 » 传动器 » 限扭器

产品介绍Product

产品名称：: SAE 限扭器

产品特性：: SAE 限扭器

品牌：: 迈动工业

材质：: SC45#钢

表面：: 研磨

寿命：: 正常使用2~4年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

SAE扭保器，扭力限制器，限扭器 18年迈动工业匠心研造

SAE 限扭器优势特性:

1.扭力简单易调.2.自动复位功能,能安装各种传动构件，如链轮、带轮、齿轮等。

该产品主要用在波峰焊，表针机械，纸箱机械，涂装设备、自动化流水生产线，各类输送机（如链条输送机，滚子输送机，皮带输送机，螺旋输送机等），升降机，铸造机等机械的链条、皮带、同步带等的过载断裂?；ぁ?/span>

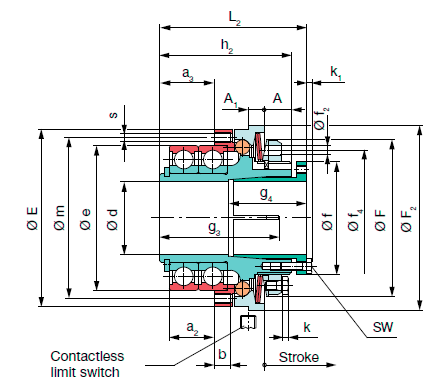

技术参数：Technical Data				形号 Size
技术参数：Technical Data				1	0	1	2	3	4
过载限制扭矩	1	Ma	Nm	5-12.5	10-25	20-50	40-100	70-175	120-300
limit torques for	2	Ma	Nm	10-25	20-50	40-100	80-200	140-350	240-600
overload 1)2)	3	Ma	Nm	20-25	40-100	80-200	160-400	280-700	480-1200
	4	Ma	Nm	25-62.5	50-125	100-250	200-500	350-875	600-1500
满载时最大速		nmax	rpm	4000	3000	2500	2000	1200	800
Max.speed		nmax	rpm	4000	3000	2500	2000	1200	800
止推垫行程			mm	1.2	1.5	1.8	2	2.2	2.5
Thrust washer stroke on cverload			mm	1.2	1.5	1.8	2	2.2	2.5

质量惯矩和重量：				Size
Mass moments of inertia and weights				1	0	1	2	3	4
轮毂侧边：	1	l	10-3kgm2	0.211	0.531	1.388	2.846	6.858	29.432
Hub-side	2	l	10-3kgm2	0.205	0.505	1.302	2.63	6.329	28.443
压法侧：	3	l	10-3kgm2	0.093	0.234	0.643	1.306	2.649	6.69
Pressure flange side	4	l	10-3kgm2	0.093	0.234	0.643	1.306	2.649	6.69
重量	5	m	kg	0.68	1.14	1.98	2.88	4.59	10.63
weights	6	m	kg	0.63	1.02	1.75	2.55	4.07	10.06

夹紧螺钉和螺孔				Size
Clamping screws and screw-on bores				1	0	1	2	3	4
锥形套中的夹紧螺钉	*螺丝数量螺丝大小**	M	mm	6*M4	6*M4	8*M4	8*M5	8*M6	8*M8
Clamping screwsin cone bushing	Number,dimensions
	扳手开口大小	SW	mm	7	7	7	8	10	13
	Wrench opening
	扳手拧紧扭紧扭矩	TA	nm	4	4	4	8	12	25
	Tightrening torque
压力法兰拧孔	*数量螺丝**	S	mm	8*M4	8*M5	8*M6	8*M6	8*M8	8*M10
Screw-on boresin	*Numberdimensions**
pressure flange

尺寸	形号 Size
Dimensions(mm)	1	0	1	2	3	4
A	12	14	16	17	20.5	46
A1	7	8	9	10	12	16
a5)	5	7	9	10	10	12
a0	8	11	14	16	18	21
b	6	7	9	10	12	15
E	65	80	95	110	130	166
eh56)	47	62	75	90	100	130
F	61.5	67	82	97	117	150
F2	70	85	100	115	135	166
f	38	44	56	70	84	100
f2	5	5	5	6	7	-
f4	50	55	70	84	100	-
Min.shaft g4	34	39	42	48	53	93
Length g7	31	36	48	49	62	78
h	40	48	59	64	75	115
k	2,8	2.8	3.5	4	4	-
k1	2,8	2.8	2.8	3.5	4	5.3
L7)	47	56	67	73	86	130
m	56	71	85	100	116	150

孔径		Size
Bores (mm)		1	0	1	2	3	4
d2)3)4)	最小 dmin	10	15	22	32	35	40
d2)3)4)	最大 dmax	20	25	35	45	55	65
dp2)10)	dpmin8)	12	15	22	28	32	40
dp2)10)	dpmax9)	20	25	30	40	50	65

EAS-Compact ratchetting clutch/synchronous clutch
Technical Data				Size 1)
Technical Data				1	0	1	2	3	4
limit torques for	1	Ma	Nm	5-12.5	10月25日	20-50	40-100	70-175	120-300
overload 1)2)	2	Ma	Nm	10月25日	20-50	40-100	80-200	140-350	240-600
	3	Ma	Nm	20-50	40-100	80-200	160-400	280-700	480-1200
	4	Ma	Nm	25-62.5	50-125	100-250	200-500	350-875	600-1500
Max.speed	5	nmax	rpm	4000	3000	2500	2000	1200	800
Thrust washer stroke on cverload			mm	1.2	1.5	1.8	2	2.2	2.5

Mass moments of inertia and weights				Size
Mass moments of inertia and weights				1	0	1	2	3	4
Hub-side	1	l	10-3kgm2	0.215	0.552	1.45	2.998	7.081	30.999
Hub-side	2	l	10-3kgm2	0.209	0.526	1.364	2.782	6.552	30
Pressure flange-side	3	l	10-3kgm2	0.1	0.273	0.799	1.675	3.162	8.57
Pressure flange-side	4	l	10-3kgm2	0.1	0.273	0.799	1.675	3.162	8.57
weights	5	m	kg	0.79	1.35	2.35	3.45	5.27	11.96
weights	6	m	kg	0.74	1.23	2.12	3.12	4.75	11.35

Clamping screws and screw-on bores				Size
Clamping screws and screw-on bores				1	0	1	2	3	4
Clamping screwsin cone bushing	Number,dimensions	M	mm	6*M4	6*M4	8*M4	8*M5	8*M6	8*M8
	Wrench opening	SW	mm	7	7	7	8	10	13
	Tightrening torque	TA	nm	4	4	4	8	12	25
Screw-on boresin	Number,dimensions	S	mm	8*M4	8*M5	8*M6	8*M6	8*M8	8*M10
pressure flange	Number,dimensions	S	mm	8*M4	8*M5	8*M6	8*M6	8*M8	8*M10

Dimensions(mm)	Size
Dimensions(mm)	1	0	1	2	3	4
A	12	14	16	17	20.5	46
A1	7	8	9	10	12	16
a25)	14	19	25	28	28	34
a3	17	23	30	34	36	43
b	6	7	9	10	12	15
E	65	80	95	110	130	166
eh56)	47	62	75	90	100	130
F	61,5	67	82	97	117	150
F2	70	85	100	115	135	166
f	38	44	56	70	84	100
f2	5	55	5	6	7	-
f4	50	55	70	84	100	-
Min.shaft g3	40	48	63	67	80	100
Length g4	34	39	42	48	53	93
h2	49	60	75	82	93	137
k	2,8	2.8	3.5	4	4	-
k1	2,8	2.8	2.8	3.5	4	5.3
L27)	56	68	83	91	104	152
m	56	71	85	100	116	150

Bores(mm)		Size
Bores(mm)		1	0	1	2	3	4
d2)3)4)	dmin	10	15	22	32	35	40
d2)3)4)	dmax	20	25	35	45	55	65
dp2)10)	dpmin8)	12	15	22	28	32	40
dp2)10)	dpmax9)	20	25	30	40	50	65
