LOCK2胀套 Z1涨紧套 TLK300胀套 LOCK2 38*44涨紧套 Z1胀套厂家

首页 » 迈动产品 » 胀套涨紧套 » 胀套

产品介绍Product

产品名称：: LOCK2胀套 Z1涨紧套 TLK300胀套 LOCK2 38*44涨紧套 Z1胀套厂家

产品特性：: 迈动工业——LOCK2胀紧套
1、实现无间隙免键联接，无需键槽，100%品质保证。
2、具有省时高效，避免传统隐性公差损坏；
3、具有高精度，大扭矩，自动调节中心作用；
4、45#钢调质研磨，反复涨紧弹性好。

品牌：: 迈动工业

材质：: 45#钢

表面：: 经精加工后调质研磨，表面光洁。

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

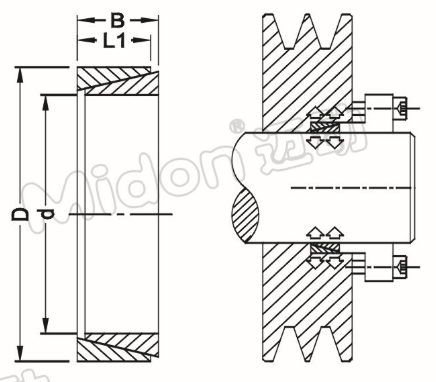

涨紧皮带轮示图

迈动工业——LOCK2胀紧套类似于Z1 A TLK300型胀紧联结套

特性 :LOCK2型胀紧套由内外锥环组成。结构紧凑轻巧，适用于安装空间较小的场合?？梢源娓髦旨峄蚬浜狭崾褂?。为传递较大载荷可采用多对胀套，单侧压紧不超过4对环，双侧压紧可达8对环，且对中性好：

LOCK2型胀紧套的基本尺寸参数

LOCK2
尺寸Dimensions			所受扭力Performances		压强Pression		重量 KG
d×D	B	L1	Ft	Mt	Pw	Pn	重量 KG
6×9	4.5	3.7	840	2.5	100	75	0.002
7×10	4.5	3.7	860	3	105	70	0.002
8×11	4.5	3.7	1170	4.7	120	90	0.002
9×12	4.5	3.7	1760	7.9	140	105	0.002
10×13	4.5	3.7	1910	9.5	135	105	0.002
12×15	4.5	3.7	1910	11.4	115	90	0.002
13×16	4.5	3.7	2020	13.1	110	90	0.002
14×18	6.3	5.3	3180	22.3	115	90	0.005
15×19	6.3	5.3	3240	24.3	110	85	0.005
16×20	6.3	5.3	3240	27.3	105	85	0.006
17×21	6.3	5.3	3510	29.8	105	85	0.006
18×22	6.3	5.3	3610	32.4	100	80	0.007
19×24	6.3	5.3	5220	49	140	110	0.007
20×25	6.3	5.3	5330	53	135	105	0.009
22×26	6.3	5.3	6000	66	135	115	0.007
24×28	6.3	5.3	6130	73	130	110	0.008
25×30	6.3	5.3	5770	72	115	95	0.009
28×32	6.3	5.3	6330	86	115	100	0.01
30×35	6.3	5.3	6080	91	100	85	0.011
32×36	6.3	5.3	8240	131	130	115	0.011
35×40	7	6	9770	171	125	110	0.016
36×42	7	6	9390	169	115	100	0.019
38×44	7	6	9550	181	110	90	0.021
40×45	8	6.6	11570	231	115	105	0.021
42×48	8	0.6	11220	235	110	95	0.026
45×52	10	8.6	15710	353	105	95	0.045
48×55	10	8.6	23840	572	155	135	0.043
50×57	10	8.6	24080	602	150	130	0.045
55×62	10	8.6	24350	670	140	125	0.049
56×64	12	10.4	28200	790	130	115	0.07
60×68	12	10.4	28600	860	125	110	0.07
63×71	12	10.4	28800	910	120	105	0.08
65×73	12	10.4	29200	950	115	100	0.09
70×79	14	12.2	39400	1380	125	110	0.115
71×80	14	12.2	39400	1400	120	110	0.11
75×84	14	12.2	38600	1450	115	100	0.12
80×91	17	15	55000	2200	125	105	0.21
85×96	17	15	56400	2400	120	105	0.21
90×101	17	15	60500	2730	120	105	0.22
95×106	17	15	64200	3050	120	110	0.23
100×114	21	18.7	84000	4200	120	105	0.39
110×124	21	18.7	93600	5150	120	105	0.42
120×134	21	18.7	100800	6050	120	105	0.46
130×148	28	25.3	147600	9600	120	105	0.86
140×158	28	25.3	158500	11000	120	105	0.96
150×168	28	25.3	172000	12900	120	105	1
160×178	28	25.3	182500	14600	120	110	1
170×191	33	30	229000	19500	120	105	1.54
180×201	33	30	236000	21300	120	105	1.5
190×211	33	30	255000	24200	120	110	1.8
200×224	38	34.8	310000	31000	120	105	2.4
210×234	38	34.8	333000	35000	120	110	2.5
220×244	38	34.8	345000	38000	120	110	2.6
230×257	43	39.5	408000	47000	120	105	3.4
240×267	43	39.5	425000	51000	120	110	3.8
250×280	48	44	415000	52000	100	89	4.8
260×290	48	44	435000	56500	100	89	4.9
270×300	48	44	450000	61000	100	89	5
280×313	53	49	520000	72500	100	89	6.4
290×323	53	49	535000	77500	100	89	6.5

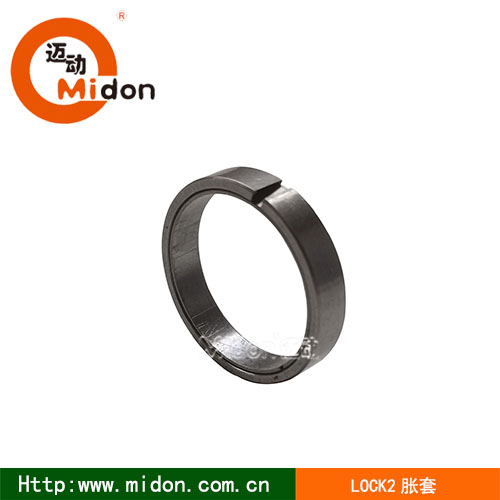

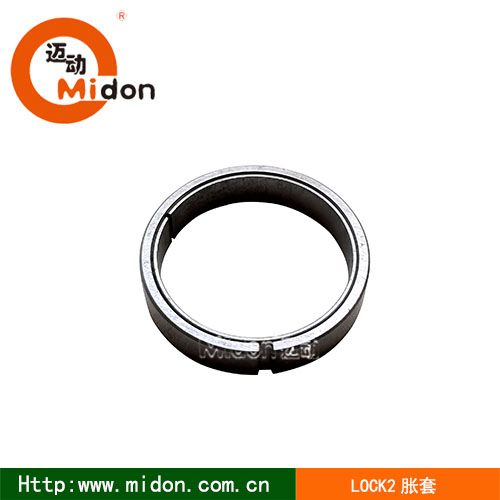

账套1.jpg 账套.jpg

【迈动工业】相关产品
胀紧套				多锲论、链条、齿轮
LOCK1迈动胀紧套	LOCK4迈动胀紧套	LOCK7迈动胀紧套	LOCK19迈动胀紧套	迈动齿轮（MI~M6)
LOCK2迈动胀紧套	LOCK5迈动胀紧套	LOCK8迈动胀紧套	LOCK20迈动胀紧套	迈动板式链条
LOCK3迈动胀紧套	LOCK6迈动紧胀套	LOCK18迈动胀紧套	迈动惰轮	J型迈动多锲论
皮带轮				同步轮
迈动锥套皮带轮SPZ（1、2）槽	迈动锥套皮带轮SPA（1、2）槽	迈动锥套皮带轮（SPB（1、2)槽	迈动锥套皮带SPC（3、4)槽	L型迈动直孔同步轮
迈动锥套皮带轮SPZ（3、4）槽	迈动锥套皮带轮SPA（3、4)槽	迈动锥套皮带轮SPB（3、4)槽	迈动锥套皮带轮SPC(5、6)槽	H型迈动直孔同步轮
迈动锥套皮带轮SPZ（5、6）槽	迈动锥套皮带轮SPA（5、6)槽	迈动锥套皮带轮（SPB（5、6)槽	迈动锥套皮带轮SPC（8、10)槽	XL型迈动直孔同步轮
链轮			同步轮
迈动 06B 08B系列涨紧式锥套链轮	美标链轮（40、50	欧标（06B、08B)系列直孔链轮	T5型迈动同步轮	5M迈动同步轮
迈动 10B 12B系列涨紧式锥套链轮	美标链轮（60、80）	欧标（10B、12B)系列直孔链轮	T10型迈动同步轮	8M迈动同步轮
迈动 16B 20B系列涨紧式锥套链轮	美标链轮（100、120）	欧标（16B、20B)系列直孔链轮	AT5型迈动同步轮	14M迈动同步轮
迈动 24B 28B系列涨紧式锥套链轮	美标链轮（140、160）	欧标（24B、28B)系列直孔链轮	AT10型迈动同步轮	20M迈动同步轮


迈动工业——胀紧套使用方法

一.胀套安装前的准备工作

1 结合件的尺寸、公差和表面粗糙度应符合表A1要求
2 结合表面必须清洁、无污物、无腐蚀和无损伤。
3 在清洗后的胀套结合表面上均匀涂一层薄润滑油(不含二硫化钼添加剂)。

二.胀套的安装
1 把被联结件推移到轴上，使达到设计规定的位置。
2 将拧松螺钉的胀套平滑装入联结孔处，要防止结合件的倾斜，然后将螺钉拧紧。

三.拧紧胀套螺钉的方法
1 使用扭矩扳手，按对角、交叉的原则均匀地拧紧。
2 螺钉的拧紧力矩MA值按技术参数中的规定，并按下列步骤拧紧：
a.以1/3MA值拧紧 b.以1/2MA值拧紧
c.以MA值拧紧 d.以MA值检查全部螺钉

四.胀套的拆卸
1 拆卸时先逐级对角松开全部螺钉，但不要将螺钉全部拧出。

2 利用拆卸螺孔，旋入相应螺钉，或顶、或拉，使胀套松动后即可取出。

五.胀套的防护
1 安装完毕后，在胀套外露端面及螺钉头部涂上一层防锈油脂。
2 在露天作业或工作在较差环境的机器，应定期在外露的胀套端面上涂防锈油脂。
3 需在腐蚀介质中工作的胀套，应采取专门的防护(如加盖板、密封罩等)，以防胀套锈蚀。
