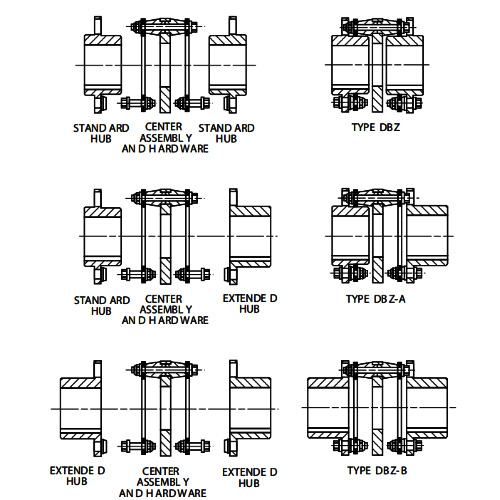

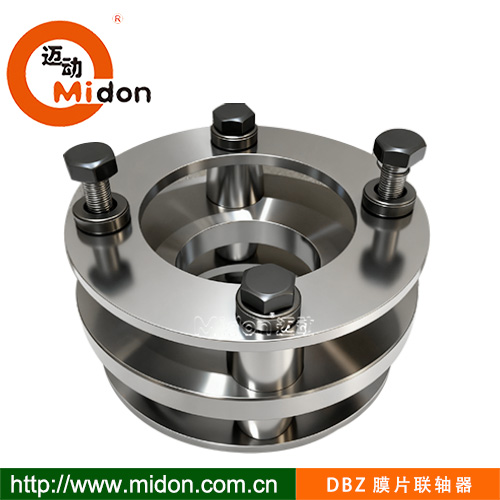

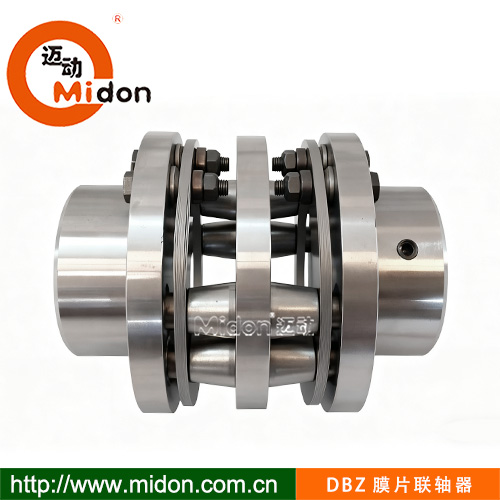

DBZ DBZ-A DBZ-B型膜片聯軸器 金屬膜片聯軸器
DBZ 膜片聯軸器是一種基于金屬膜片彈性變形來傳遞轉矩的高精度傳動部件，廣泛應用于機床、風電、冶金、船舶等對傳動精度和可靠性要求較高的領域。
1. 傳動精度極高，無回程間隙
原理支撐：采用多層金屬膜片（通常為不銹鋼材質）作為彈性元件，膜片通過螺栓分別與主動端、從動端的半聯軸器連接。傳動時，轉矩通過膜片的彈性扭轉實現傳遞，無機械摩擦接觸點。
金屬膜片的彈性變形可同時補償多維度的軸線偏差，無需額外潤滑或調整，具體補償范圍如下（不同規格型號略有差異）
材質特性：膜片采用高強度不銹鋼（如 304、1Cr18Ni9Ti），具有極高的抗拉強度和彈性模量，在彈性變形范圍內可承受較大轉矩。

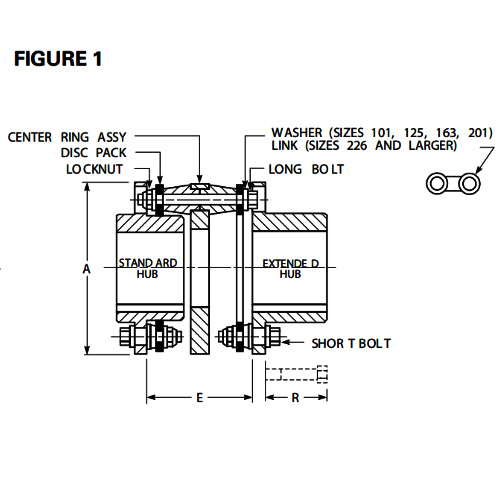

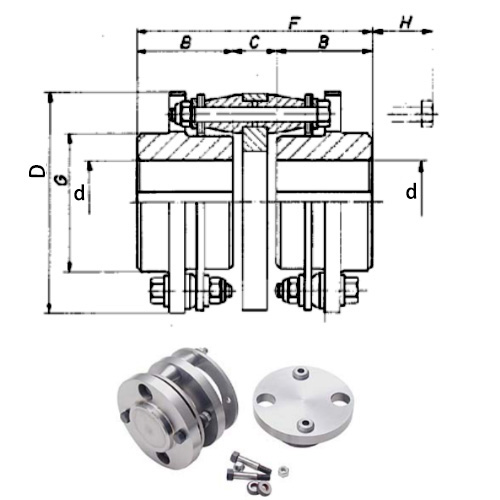

DBZ產品參數和擰緊力矩 Dimensions & Tightening Torques
| p | D | d | E | R | L | B | B | G | C | Ds | Zs | Tmax | Tn | J | n-max | Zf | M | 擰緊扭力 Torque | a | H | |||||||
| 形號 TYPLE | 外徑 (in.) | 外徑 (mm) | 最大孔 MAX Bore | 最小距 Min.in | 最大距 Max.In | 螺裝空間 (in.) | 總長 | 軸套長 in | 軸套長 mm | 股徑 | 套隔距 | 徑向錯位 | 軸向錯位 | 扭力 Torque Max | 額扭 Nor Tr | 轉動慣量 Kgm2 | 最大速度 Max Speed | 軸向力 Axial Capacity (in) | 螺紋尺寸Thread Size NC | 尺磅 ft-lbs (in.-lbs). | 扭米 Nm | 角度 Angular | 平行面 Parallel | 長螺數 Qty. | 短螺數 Qty. | 鎖緊螺數 Qty | 重量 kg |
| DZB-50 | 2 | 50 | 20 | 1.36 | 1.37 | 1.41 | 50 | 0.82 | 20.00 | 32.00 | 10.00 | 0.20 | 0.64 | 102 | 67 | 89.94 | 15000.00 | ± .023 | #6 - 40 | (24) | 2.7 | 0.004 | 0.003 | 2 | 4 | 6 | 1.03 |
| DZB-62 | 2.44 | 62 | 25 | 1.74 | 1.75 | 1.75 | 60 | 1.05 | 24.00 | 40.00 | 12.00 | 0.25 | 0.77 | 152 | 100 | 111.48 | 10000.00 | ± .028 | #10 - 32 | (36) | 4 | 0.005 | 0.003 | 2 | 4 | 6 | 1.53 |
| DZB-75 | 2.69 | 68 | 28 | 1.77 | 1.78 | 1.75 | 66 | 1.07 | 26.00 | 44.00 | 12.00 | 0.27 | 0.83 | 181 | 119 | 122.90 | 9000.00 | ± .032 | #10 - 32 | (36) | 4 | 0.005 | 0.003 | 2 | 4 | 6 | 1.83 |
| DZB101 | 3.22 | 82 | 35 | 2.08 | 2.1 | 1.97 | 80 | 1.26 | 32.00 | 55.00 | 16.00 | 0.33 | 1.02 | 267 | 176 | 147.11 | 8000.00 | ± .038 | #12 - 28 | (96) | 11 | 0.006 | 0.004 | 2 | 4 | 6 | 2.69 |
| DZB126 | 3.84 | 98 | 40 | 2.46 | 2.48 | 2.31 | 95 | 1.49 | 38.00 | 63.00 | 20.00 | 0.39 | 1.22 | 378 | 249 | 175.44 | 7200.00 | ± .046 | 1/4 - 28 | (156) | 18 | 0.007 | 0.005 | 2 | 4 | 6 | 3.81 |
| DZB163 | 4.56 | 116 | 45 | 2.46 | 2.48 | 2.31 | 112 | 1.49 | 45.00 | 70.00 | 22.00 | 0.46 | 1.44 | 532 | 350 | 208.33 | 6500.00 | ± .057 | 1/4 - 28 | (156) | 18 | 0.009 | 0.005 | 4 | 8 | 12 | 5.36 |
| DZB201 | 5.34 | 136 | 55 | 2.96 | 2.98 | 2.69 | 132 | 1.79 | 50.00 | 85.00 | 25.00 | 0.54 | 1.60 | 692 | 455 | 243.97 | 5800.00 | ± .067 | 5/16 - 24 | 25 | 34 | 0.01 | 0.006 | 4 | 8 | 12 | 6.97 |
| DZB226 | 6.06 | 154 | 60 | 3.83 | 3.85 | 3.31 | 150 | 2.31 | 60.00 | 95.00 | 30.00 | 0.61 | 1.92 | 942 | 620 | 277.00 | 5200.00 | ± .076 | 3/8 - 24 | 34 | 46 | 0.012 | 0.007 | 4 | 8 | 12 | 9.50 |
| DZB263 | 7 | 178 | 70 | 4.33 | 4.35 | 3.75 | 175 | 2.61 | 70.00 | 110.00 | 35.00 | 0.72 | 2.24 | 1587 | 835 | 319.81 | 4800.00 | ± .089 | 7/16 - 20 | 60 | 81 | 0.014 | 0.009 | 4 | 8 | 12 | 12.79 |
| DZB301 | 8 | 203 | 80 | 4.9 | 4.93 | 4.44 | 200 | 2.96 | 80.00 | 125.00 | 40.00 | 0.82 | 2.56 | 2072 | 1091 | 365.50 | 4500.00 | ± .102 | 1/2 - 20 | 95 | 129 | 0.016 | 0.01 | 4 | 8 | 12 | 16.71 |
| DZB351 | 9.38 | 238 | 95 | 5.9 | 5.93 | 5.44 | 234 | 3.56 | 90.00 | 150.00 | 45.00 | 0.96 | 2.88 | 2952 | 1439 | 428.54 | 4000.00 | ± .118 | 5/8 - 18 | 175 | 237 | 0.018 | 0.012 | 4 | 8 | 12 | 22.04 |
| DZB401 | 10.69 | 272 | 110 | 6.71 | 6.75 | 6.16 | 266 | 4.05 | 100.00 | 175.00 | 50.00 | 1.09 | 3.20 | 3739 | 1822 | 488.39 | 3800.00 | ± .136 | 11/16 - 16 | 150 | 203 | 0.02 | 0.013 | 4 | 8 | 12 | 27.91 |
| DZB451 | 12.13 | 308 | 125 | 7.27 | 7.31 | 6.75 | 300 | 4.39 | 120.00 | 195.00 | 60.00 | 1.23 | 3.84 | 4902 | 2481 | 554.18 | 3500.00 | ± .154 | 3/4 - 16 | 190 | 258 | 0.024 | 0.014 | 4 | 8 | 12 | 38.01 |
螺絲大小和扭力Set Screw Tightening Torque
| 固定螺絲 Setscrew Thread Size | Torque in-lb | 扭尺 Torque ft-lb | 扭米 Torque Nm | ||
| 1/4 - 20 | 6 | 7 | |||
| 1/4 - 28 | 76 | 6 | 9 | ||
| 5/16 - 18 | 132 | 11 | 15 | ||
| 5/16 - 24 | 144 | 12 | 16 | ||
| 3/8 - 16 | 240 | 20 | 27 | ||
| 3/8 - 24 | 276 | 23 | 31 | ||
| 1/2 - 13 | 600 | 50 | 68 | ||
| 1/2 - 20 | 660 | 55 | 75 |
